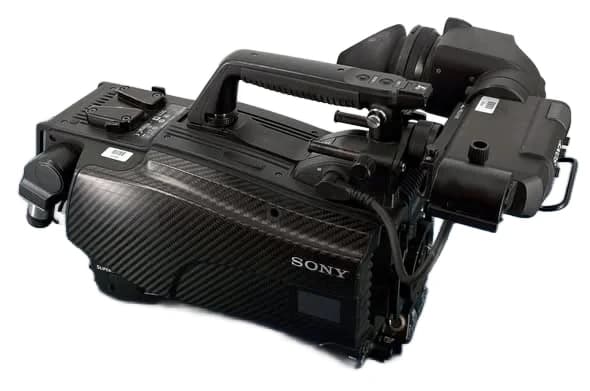

Sony HDC-4300 – 카메라 체인 및 액세서리

Sony HDC-4300는 SMPTE 광섬유 기반 운영을 위해 BPU-4000(베이스 스테이션 유닛)과 HDCU-4300(HD/4K 제어 유닛)의 조합이 필수입니다. 이 구성은 OB van 및 스튜디오 배치의 표준 카메라 체인 아키텍처입니다. 원격 제어판(RCP) 통합은 확립된 소니 프로토콜을 지원합니다. 옵션 3G-SDI, 12G-SDI, IP/네트워크 미디어 인터페이스는 별도의 인터페이스 보드가 필요하므로 설치된 옵션 보드를 확인하세요. 레거시 CCU 호환성은 기존 제어 환경에 따라 다르므로 통합 업체에 펌웨어 버전 정렬과 RCP 프로토콜 세부 사항을 상담하세요.

동작 온도 범위는 -20°C에서 +45°C이며 대부분의 방송 환경에 적합하지만, 고열이 지속되는 시나리오(예: 야외 여름 행사)에서는 능동 냉각이 필요합니다. 3칩 CMOS 센서와 프리즘 광학계는 밀폐되어 있으나 IP67 등급이 아니므로 운송 및 야외 설치 중 비와 먼지 침입으로부터 보호해야 합니다. 정기적 유지보수에는 렌즈 소자 검사, 필터 휠 청소(ND/CC 필터), BPU-4000을 통한 펌웨어 업데이트가 포함됩니다. 소니 서비스와 함께 예방 정비 계획을 수립하고, 장기 OB 캠페인을 위해 예비 필터 팩과 광학 청소용품을 비축하세요.

SMPTE 광섬유 출력은 BPU-4000/HDCU-4300 통합을 통해 업계 표준 단일 모드 또는 멀티 모드 광섬유로 전달됩니다(통합 업체와 케이블 사양 확인). 광섬유는 카메라 제어, 비디오, 원격 측정을 하나의 물리적 경로로 전달하며, 장거리 OB 장비에 필수적입니다. 옵션 3G-SDI 또는 12G-SDI 출력은 광섬유에 대한 보드 선택 가능한 대안이지만 동일한 출력 포트에서 혼합할 수 없습니다. 신호 분배 아키텍처(광섬유 대 SDI)를 시스템 설계 단계에서 계획하세요. 출력 유형 변경에는 하드웨어 재구성이 필요합니다.

4K(3840×2160 또는 4096×2160)에서 최대 프레임레이트는 119.88/100 fps이며, 영화 같은 4K OB 및 스튜디오 작업에 적합하지만 슬로우 모션 재생에는 불충분합니다. HD 포맷(1920×1080, 1280×720)은 옵션 고속 소프트웨어로 최대 479.52/400 fps를 지원하므로 59.94p에서 8배 슬로우 모션이나 동등한 속도를 활성화합니다. 이 제약 사항을 중심으로 제작 워크플로우를 계획하세요: Sony HDC-4300를 주 4K 촬영 또는 표준 속도 HD용으로 지정하고, 슬로우 모션 스포츠/액션이 필요한 경우 전담 고속 카메라 체인을 사용하세요. 해당 기능에 커밋하기 전에 옵션 HD 고속 펌웨어가 설치되어 있는지 확인하세요.

감도는 F8.0에서 2000 lux, 89.9% 반사율로 평가되며, 이는 잘 조명된 스튜디오 환경과 대략 동등합니다. 어두운 장소(극장, 콘서트)에서는 보조 조명이나 고속 광학계가 필요합니다(B4 마운트는 F1.4 광학계 지원). 프리즘 시스템의 F1.4 설계는 광 집광 효율을 제공하지만 렌즈 선택에 따라 달라집니다. -62 dB(HD/59.94i)의 신호 대 잡음비는 방송 등급입니다. 4K SNR 사양을 의도한 포맷으로 확인하세요. 저조도 OB 작업에서는 카메라 체인을 현장 실제 렌즈 선택과 조명 장비로 테스트하여 노출 범위를 검증하세요.

Sony HDC-4300 헤드 유닛의 무게는 약 5.0 kg입니다. BPU-4000과 HDCU-4300은 별도의 랙 장착 유닛이며 자체 물리적 공간과 전력 소비량이 있습니다(정확한 치수와 전력 소비는 제조사 데이터시트 필수 확인). 각 광섬유 카메라 체인에는 BPU-4000 1개와 HDCU-4300 1개가 필요합니다. 다중 카메라 OB van의 경우, 모든 제어 유닛, 제어판, 지원 장비(VTR, 라우터, 모니터링)의 전력 소비와 열 부하를 합산하여 UPS 및 발전기 용량 설정에 반영하세요. 중요 카메라 체인을 위해 중복 전원 회로를 계획하고, van 제작 단계에서 모든 전력 및 냉각 요구사항을 문서화하세요.

Sony HDC-4300는 표준 2/3인치 B4 마운트를 사용하며 확립된 방송 줌 렌즈(Canon, Fujinon, Zeiss 제품군)와 서보 제어 포커스/아이리스 모터와 호환됩니다. 카메라 자체에 줌 비율이나 심도 제한은 없으며, 성능은 렌즈 선택에 따라 달라집니다. 렌즈 모터 서보 프로토콜(DC 24V 제어, RCP 호환성)이 RCP 인프라와 일치하는지 확인하세요. F1.4 프리즘은 렌즈 범위 전체에서 우수한 광학 성능을 제공합니다. 실제 헤드에서 렌즈를 테스트하고, 특정 조명 환경에서 ITU-R BT.2020 색 영역 아래 색 렌더링을 검증한 후 배치하세요.

내장 ND 필터 옵션(클리어, 1/4, 1/8, 1/16, 1/64)과 CC 필터(크로스, 3200K, 4300K, 6300K)는 RCP 또는 카메라 제어 인터페이스를 통해 전자식으로 선택 가능하므로 광섬유/SDI 연결을 끊지 않고 현장에서 신속한 조정이 가능합니다. 필터 변경은 밀리초 단위로 완료되어 라이브 촬영 중 매끄러운 노출 및 색온도 보정을 활성화합니다. 중요 제작의 경우 리허설 중 필터 전략을 사전 구성하세요. RCP를 사용하여 필터 개입을 검증하고 아티팩트나 색 이동이 없는지 확인하세요. 예비 필터 팩을 유지하고 소니 서비스 지침에 따른 필터 유지보수 간격을 문서화하세요.

옵션 IP/네트워크 미디어 인터페이스 보드는 Sony HDC-4300에 사용 가능합니다. 정확한 ST 2110 준수, 지연 사양, 대역폭 요구사항은 설치된 보드 변형에 따라 다르므로 공급자와 함께 정확한 옵션 코드 및 펌웨어 버전을 확인하세요. IP 배치에는 전담 기가비트 또는 25G 네트워크 아키텍처, 스위치 능력, 타이밍/동기화 인프라(NMOS IS-04/IS-05 또는 PTP)가 필요합니다. IP를 진행하기 전에 방송 네트워크 미디어에 정통한 시스템 통합 업체와 협력하세요. 제작 아키텍처와 일치하는 테스트 환경에서 네트워크 복원력, 지터 성능, 페일오버 거동을 검증하세요.

네. 당사의 중고 및 전시 제품은 센서, 비디오 출력, 제어 신호, 광학계 및 기계부를 포함한 전체 기능 점검을 거치며, 색재현 및 감도 테스트도 함께 진행됩니다. 모든 제품은 당사 엔지니어가 직접 테스트하며 90일 보증이 제공됩니다. 관심 있으신 제품의 구체적인 보증 조건은 문의해 주시기 바랍니다.
