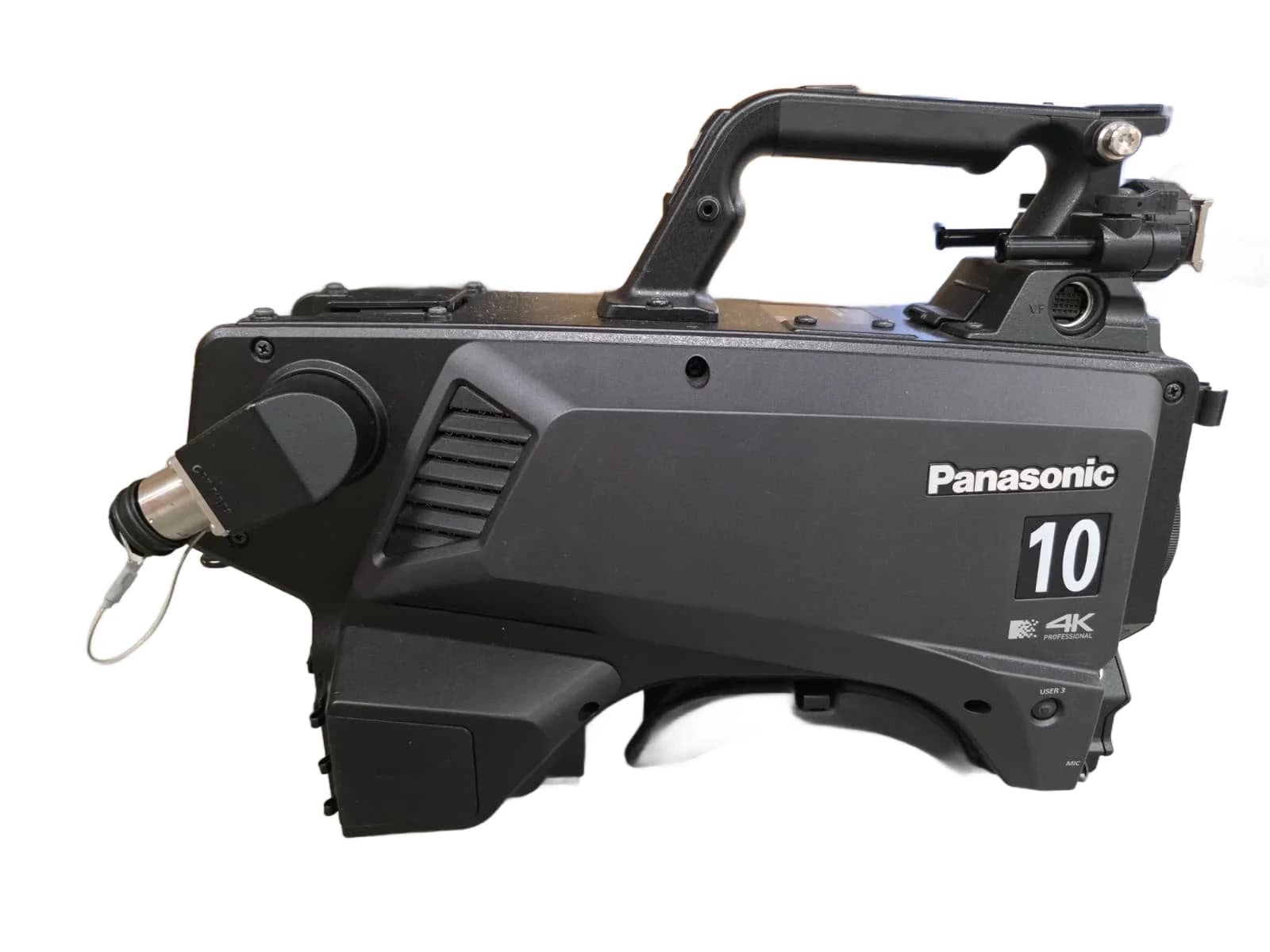

Panasonic AK-UC4000GSJ – 카메라 체인 및 액세서리

Panasonic AK-UC4000GSJ는 RS-422 프로토콜을 기본 지원하므로 Panasonic의 AK-RC901 및 AK-RC901G 원격 제어 패널(RCP)과 호환됩니다. 또한 RS-422 직렬 명령을 구현하는 타사 CCU 및 믹서와도 호환됩니다. 기존 제어 인프라가 RS-422을 지원하는지 확인하십시오. 비 Panasonic 시스템을 사용하는 경우 CCU 제조사에 명령어 집합 호환성을 확인하십시오. ST 2110을 통한 IP 기반 원격 운영의 경우 게이트웨이 요구사항과 워크플로우에 맞는 지연 시간 사양에 대해 Panasonic에 문의하십시오.

Panasonic AK-UC4000GSJ는 3G-SDI 비디오 출력을 주 SDI 인터페이스로 제공합니다. 기본 해상도가 4K UHD이므로, 전체 4K 전송을 위해서는 3G-SDI 쿼드 링크 또는 IP ST 2110 경로가 필요합니다. HD 모니터링 또는 레거시 SDI 인프라의 경우 CCU 또는 라우터가 다운컨버전을 지원하는지 확인하십시오. 3G-SDI는 처리 없이 표준 HD-SDI 입력에 직접 연결될 수 없습니다. IP 출력은 현대식 하이브리드 OB 차량 및 스튜디오 설치에 유연성을 제공합니다.

최소 구성: Panasonic AK-UC4000GSJ 카메라 헤드, RS-422를 지원하는 매칭 CCU(예: AK-UC900 또는 동급), 호환되는 PL 또는 EF 마운트 렌즈(사용자 공급), 전원 공급 장치(약 180W), 그리고 3G-SDI 쿼드 링크 인프라 또는 ST 2110 네트워크 라우팅(스위처/레코더로)이 필요합니다. 현장 운영을 위해 원격 제어 패널(RCP)을 추가하십시오. 케이블 길이, 삼축 또는 광섬유 솔루션, 네트워크 대역폭(ST 2110은 관리형 기가비트 이더넷 필요)을 확인하십시오. 방송 안전 기준에 따라 전원 분배 및 접지를 통합하십시오.

Panasonic AK-UC4000GSJ의 완전한 4K UHD(3840 x 2160) 전송을 위해서는 쿼드 링크 3G-SDI 출력(4개의 동축 연결, 케이블 관리에서 물리적으로 까다로움) 또는 ST 2110 IP 전송(더 효율적, 단일 네트워크 경로)이 필요합니다. 단일 3G-SDI는 HD 또는 그 이하 해상도만 전송합니다. OB 차량 및 스튜디오의 경우 IP ST 2110이 점점 선호되고 있습니다. 이 경로를 선택하는 경우 라우팅 인프라가 IP 멀티캐스트 및 PTP 타이밍을 지원하는지 확인하십시오.

표준 구성은 PL 마운트이고, EF 마운트는 선택 옵션입니다. 마운트 선택은 일반적으로 주문 시점에 결정되며, 현장 전환은 표준 관행이 아닙니다. 렌즈 인벤토리를 확인하십시오: PL 마운트 시네마 렌즈는 쉽게 구할 수 있고, EF 어댑터도 존재하지만 광학 및 기계적 복잡성이 증가합니다. OB 차량 또는 스튜디오 시설에 배포하기 전에 기존 렌즈 라이브러리 및 지역 렌탈 가능성에 맞춰 마운트를 선택하십시오.

감도는 2000 럭스에서 F11이며 89.9% 반사 기준입니다. 이는 조명이 잘 된 스튜디오 및 야외 주간 이벤트용 전문가 방송 성능 수준입니다. 야간 스포츠 또는 조명이 어두운 장소의 경우 추가 조명, 더 큰 조리개 렌즈(F/4~F/5.6), 또는 카메라 내 게인 조정이 필요할 수 있습니다. 게인 범위 및 노이즈 플로어를 CCU 설명서에서 확인하십시오. 고급 색상 매트릭스 및 이미지 개선이 도움이 되지만, 실제 광자를 대체할 수는 없습니다. 생중계에 투입하기 전에 실제 조명 환경에서 테스트하십시오.

이중 출력 아키텍처(3G-SDI 및 ST 2110 IP)는 점진적 마이그레이션을 지원합니다. SDI는 레거시 스위처 및 라우터에 공급되고, ST 2110은 최신 IP 기반 워크플로우에 공급됩니다. IP 운영을 위해서는 PTP 마스터 클록이 있는 관리형 기가비트 이더넷, 저지연 스위칭, VLAN 격리가 필요합니다. OB 차량의 네트워크 인프라가 충분한 대역폭(4K ST 2110은 약 1.7 Gbps/흐름), 중복 광섬유 백홀, 호환되는 타이밍 기준을 갖추고 있는지 확인하십시오. 배포 전에 SDI 및 IP 경로 간 페일오버를 테스트하십시오.

동작 범위는 0°C~40°C입니다. 극한 조건의 야외 겨울 또는 중동 사막 배포의 경우 환경 차폐가 필요합니다. 전력 소비는 카메라 헤드만 약 180W이며, CCU 및 제어 패널 드로우는 별도입니다. OB 차량의 경우 무정전 전원 공급 장치(UPS) 및 전원 분배를 그에 맞게 계획하십시오. 180W는 관리 가능하지만 CCU 및 액세서리 추가 부하를 확인하십시오. 극저온 또는 극고온에서의 장시간 운영은 센서 성능을 저하시키거나 열 사이클링 휴식이 필요할 수 있습니다. 운영 장소가 온도 제한에 접근하는 경우 Panasonic에 문의하십시오.

2/3인치 센서 4K 스튜디오 카메라로서 정기적인 유지 보수에는 렌즈 청소, 센서 먼지 확인, CCU에서 펌웨어 업데이트가 포함됩니다. PL 마운트 메커니즘은 때때로 검사가 필요합니다. Panasonic의 모듈식 설계는 비광학 부품의 현장 수리를 지원합니다. 그러나 센서 작업은 일반적으로 공장 서비스가 필요합니다. 방송 시설에서 예비 케이블, CCU 스페어, 백업 RCP를 보유하십시오. 구매 전에 로컬 Panasonic 서비스 네트워크가 이 모델을 지원하는지 확인하십시오. 수리용 리드 타임은 생중계 운영에 영향을 미칠 수 있습니다.

네. 당사의 중고 및 전시 제품은 센서, 비디오 출력, 제어 신호, 광학계 및 기계부를 포함한 전체 기능 점검을 거치며, 색재현 및 감도 테스트도 함께 진행됩니다. 모든 제품은 당사 엔지니어가 직접 테스트하며 90일 보증이 제공됩니다. 관심 있으신 제품의 구체적인 보증 조건은 문의해 주시기 바랍니다.
