Shogun Studio 2는 채널당 12G/6G/3G SDI(쿼드링크, 듀얼, 싱글) 및 1.5G SDI를 지원합니다. 쿼드링크 4K 입력은 채널 단위로 지원되므로, 채널 1에서 쿼드링크 4K를 녹화하면서 동시에 채널 2에서 별도의 쿼드링크 4K를 녹화하거나 SDI 입력 유형을 혼합할 수 있습니다. OB 밴 통합 시 라우팅 인프라가 독립적인 듀얼 SDI 피드를 지원하는지 확인하고, genlock과 LTC 입력으로 두 채널 간 타이밍 일관성을 유지하십시오.

네, Shogun Studio 2는 Apple ProRes, ProRes RAW, Avid DNx 기록을 지원합니다. ProRes RAW를 4K60p에서 기록하려면 USB-C를 통한 고속 외부 저장소가 필요하므로, 인티그레이터와 드라이브 사양 호환성을 확인하십시오. 비교하면 ProRes 422 HQ는 대역폭이 훨씬 낮으므로 지속적인 듀얼채널 4K60p 기록에 더 실용적입니다. 배포 전에 공급업체와 SSD 사양 및 실제 처리량을 확인하고, RAW 획득 시 저장소 아키텍처 계획을 신중하게 수립하십시오.

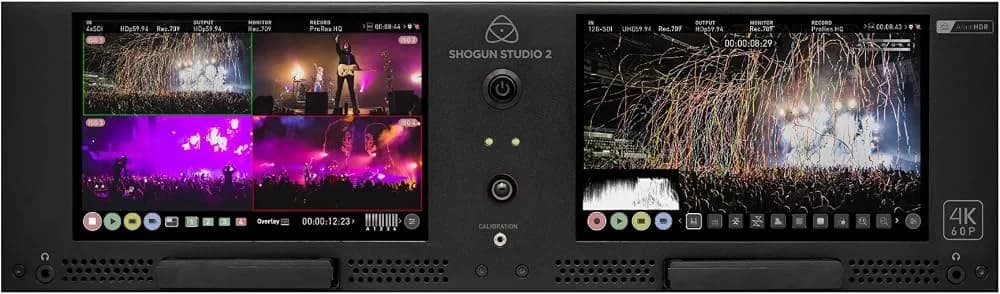

각 7인치 3000 cd/m² 터치스크린은 채널당 독립적인 모니터링을 표시하며 파형도, 벡터스코프, 히스토그램 도구를 제공합니다. 이 유닛은 색감 교정 모니터가 아니므로 신호와 노출을 실시간으로 확인하지만 기기 자체에서 등급 조정을 수행하지 않습니다. 색감 작업의 경우 출력을 전용 등급 조정 스테이션으로 라우팅하거나 후처리에서 색감 교정을 구현하십시오. 터치스크린은 주로 스튜디오 또는 OB 밴 환경에서 획득 중 트랜스포트 제어, 포맷 확인, QC를 위한 것입니다.

유닛은 채널당 dedicated genlock 입력과 LTC 타임코드 입력/루프를 갖추고 있습니다. 중앙 genlock 참조(예: 블랙버스트 또는 트라이레벨 동기)를 공급하여 두 채널을 잠그고, LTC 타임코드 루프는 외부 타임코드 소스를 채널과 다운스트림 장치 간에 데이지체인할 수 있습니다. 이 아키텍처는 동기식 다중카메라 획득을 지원합니다. OB 밴에 타이밍 인프라(genlock 소스, 타임코드 분배)가 있는지 확인하십시오. genlock은 플레이아웃 또는 라이브 스위칭 중 위상 일관성 출력에 필수적입니다.

네, HDMI 2.0 4K60p 및 12G/6G/3G SDI 루프 출력을 통해 기록 중 동시 플레이아웃 및 루프 스루가 가능합니다. 루프 출력을 통해 외부 디스플레이에서 실시간 모니터링을 하거나 획득 중단 없이 다운스트림 그래픽/스위칭 시스템으로 라우팅할 수 있습니다. 이는 녹화 중 온에어 모니터링이나 그래픽 삽입이 발생해야 하는 라이브 방송 시나리오에 중요합니다. 라우터 및 디스플레이 체인이 선택한 출력 포맷을 처리할 수 있는지 확인하고, 모든 외부 모니터가 선택한 SDI 규격을 지원하는지 확인하십시오.

Shogun Studio 2는 디스플레이 밝기, 코덱 복잡도, 연결된 주변기기에 따라 20–86W를 소비합니다. 광범위한 범위는 유휴 상태 대 전체 듀얼채널 4K60p ProRes RAW 기록을 반영합니다. OB 밴 통합 시 보수적인 배치로 유닛당 100W를 예산으로 책정하십시오(마진 포함). 3RU 스택의 두 유닛은 명목상 약 200W를 소비합니다. 차량 또는 시설 전력 분배가 특히 다중시간 획득 중 이를 지속적으로 견딜 수 있는지 확인하십시오. 낮은 전력 소비는 휴대용 또는 전력 제한 환경에 유리합니다.

Shogun Studio 2는 4K/DCI 4K를 최대 60fps, HD 1080p60으로 기록합니다. 지원되는 프레임율은 이들 해상도에서 24fps, 25fps, 30fps, 50fps, 60fps를 포함합니다. DCI 4K(4096 × 2160)는 시네마 워크플로우에 가능합니다. 2K는 검증된 사양에 명시되지 않으므로, 2K 획득이 필요하면 인티그레이터와 확인하십시오. 프레임율 유연성과 DCI 지원은 방송, OB, 시네마 하이브리드 프로덕션 체인에 적합합니다.

Shogun Studio 2는 USB-C를 통해 외부 저장소에 ProRes, ProRes RAW, Avid DNx 포맷으로 기록합니다. 파일은 NLE 소프트웨어(Final Cut Pro, Adobe Premiere, Avid Media Composer)와 호환되는 표준 컨테이너로 작성됩니다. 방송 QC의 경우 현장에서 외부 SSD를 통해 트랜스코드하거나 검토하십시오. 아카이브 전략은 후처리 파이프라인에 따라 달라집니다. ProRes 파일은 광범위하게 호환되고, ProRes RAW는 편집 네이티브이지만 저장소 집약적이며, Avid DNx는 Avid 워크플로우에 적합합니다. 배포 전에 저장소 중복성과 백업 프로토콜을 계획하고, 시설의 수집 워크플로우 및 코덱 라이선싱을 확인하십시오.

듀얼 7인치 터치스크린과 물리적 제어는 로컬 운영을 지원합니다. 원격 제어, 자동화, 헤드리스 운영은 표준 문서에 지정되지 않습니다. OB 밴이나 스튜디오에서 무인 기록의 경우, 로컬 타임코드 동기화와 genlock을 사용하여 프레임 정확한 획득을 확인하고, 통합된 터치스크린에서 듀얼 디스플레이를 모니터링하십시오. 원격 워크플로우의 경우, 서드파티 제어 프로토콜이나 펌웨어 업데이트가 원격 플레이아웃 또는 상태 모니터링을 가능하게 하는지 인티그레이터와 확인하십시오. 이 유닛은 통합된 터치스크린을 통한 실시간 QC와 함께 출석 운영을 위해 설계되었습니다.

네. 당사의 중고 및 전시 제품은 센서, 비디오 출력, 제어 신호, 광학계 및 기계부를 포함한 전체 기능 점검을 거치며, 색재현 및 감도 테스트도 함께 진행됩니다. 모든 제품은 당사 엔지니어가 직접 테스트하며 90일 보증이 제공됩니다. 관심 있으신 제품의 구체적인 보증 조건은 문의해 주시기 바랍니다.
