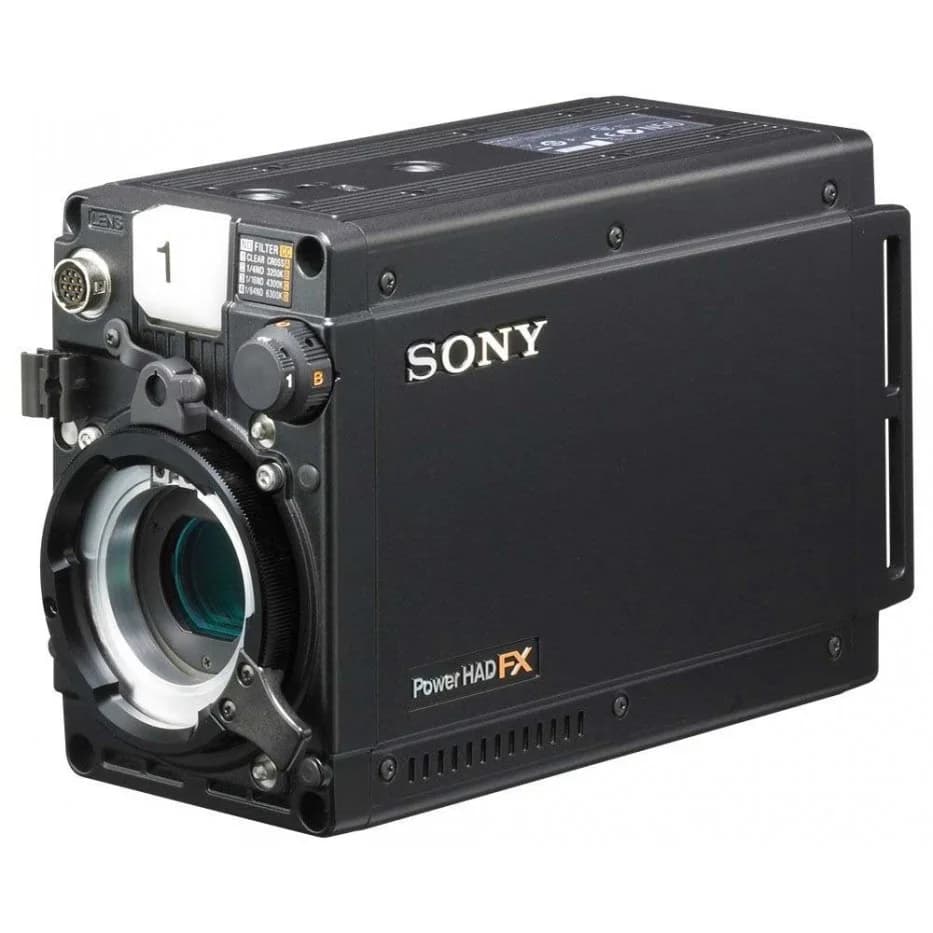

Sony HDC-P1 – Kamerarendszer

Az HDC-P1 kamerafejet Sony-kompatibilis CCU (kameravezérlő egység) és RCP (távirányító panel) ökoszisztémával kell működtetni. Szükséges egy CCU a genlock szinkronizációhoz, servo szűrővezérléshez és távolsági erősítés/írisz szabályozáshoz az 8 tüskés távirányító porton és D-sub 15 tüskés interfészen keresztül. A vásárlás előtt ellenőrizze, hogy a meglévő CCU-ja támogatja az HDC-P1-et, mivel a vezérlési protokoll kompatibilitása eltér a CCU generációk között. Többkamerás OB kocsikban biztosítsa, hogy a CCU-nak elegendő távirányító portja legyen, és az útválasztó/keverő képes legyen kezelni az egyes fejedből származó dupla HD-SDI kimeneteket.

A dupla HD/SD-SDI kimenetek (2× BNC) automatikus felismerést vagy manuális formátumválasztást támogatnak a CCU vezérlésétől függően. Az 1080/50i vagy 1080/59.94i beállításnál HD-SDI aktív; az SD-SDI képesség lehetővé teszi az örökölt keverő/útválasztó integrációt, ha szükséges. A HD és SD formátumok közötti váltás általában CCU parancsot igényel és rövid szignálinterrupciót okoz – nem alkalmas élő vágásokhoz. Erősítse meg a termelési munkafolyamatot: ha egyidejű HD és SD csatornákat kell különböző célállomásokra küldenie, külső elosztóerősítőkre vagy egy külön SD-SDI kimeneti láncolyára lesz szüksége, mivel mindkét protokoll ugyanazokat a fizikai csatlakozókat használja.

Az alapérzékenység F11 (1080/50i) vagy F10 (1080/59.94i); a zajcsökkentés javítja az S/N viszonyt -58 dB-ről -64 dB-re, azonban apró magas frekvenciás részletképek veszítségéhez vezet – hír és dokumentumfilmhez elfogadható, de érezhető a lassú pásztázásoknál textúrált felületeken. Magas szórt fény körülmények között (kültéri OB) a dupla motorirányított ND szűrőkerék (Clear, 1/4, 1/16, 1/64) kezel az expozíciókezelést lencseszűrők szükségessége nélkül. Szabályozott megvilágítású stúdiókban ritkán szükséges a ND-t a Clear-en túl; a szín-korrekció (CC) kerék értékesebb volfrám (3200K) és vegyes hőmérséklet (4300K, 6300K) kiegyensúlyozáshoz.

Az egyetlen genlock bemenet (BNC) blackburst vagy háromszintű szinkrójelet fogad az HDC-P1 szinkronizálásához más kamerákkal és útválasztó időzítésével többkamerás beállításban. A genlock vesztesége CCU riasztást vált ki, és a kamera szabadmenet módra vált – a videó folytatódik, de a házszinkronhoz való keretszámlálás elvész, szinkronhibákat kockáztatva, ha más szinkronizált kamerákkal vágnak. Kritikus OB kocsikban mindig futtasson dupla genlock elosztást automata átváltással a házszinkron elosztópontján. Tesztelje a genlock integritást a készülékek érvényesítésekor; egy meghibásodott szinkrokábel gyakori élő termelési hiba.

Az HDC-P1 24 W névleges fogyasztást mutat és 10,5 V és 17 V DC bemenetet fogad el – széles ablak, amely alkalmas az OB kocsik 12 V vagy 24 V busszaira szerény feszültségcsökkenés-toleranciával. 17 V-nál körülbelül 1,4 A-t várjunk; 12 V-nál körülbelül 2,0 A-t. Ne működtessen 10,5 V alatt (alhúzódás kockázata) vagy 17 V felett (összetevő-stressz). Az OB kocsikban integrálja az HDC-P1-et a kameratáplálási elosztásba dedikált biztosítékokkal és szünetmentes tápegységgel, ha redundancia szükséges. Számítsa ki az összkamerafej-fogyasztást (több egység) az árammagisz kapacitáson; alulméretezett tápegységek távirányító-késedelmet és genlock-vibráció okoznak.

Az HDC-P1 Sony 2/3 hüvelykes típusú bajonettzárást használ, amely kompatibilis a Sony és harmadik féltől származó 2/3 hüvelykes servo és manuális lencsesor teljes tartományával (Fujinon, Zeiss, Canon). Nincs teljesítménybeli büntetés alternatív márkák használatakor, de ellenőrizze a mechanikai szabad terület szűk daru vagy Steadicam beállításban – a 189 mm mélység interferálhat a közelségi kiegészítésekkel. A servo lencseműködtetők további segédáramot fogyasztanak; erősítse meg, hogy a CCU támogatja-e a servo lencsevezetést, ha manuális optikáról frissít. Mindig használjon lencsesapkákat és hátsó lencseszárnyakat szállítás során az érzékelő és csatleképítés bajonettzárás védelméhez.

Az HDC-P1 natív HD-SDI és SD-SDI kimeneteket biztosít csak dupla BNC csatlakozókon – nincs beépített fiber vagy triax kimenet. Fiber alapú OB-khez vagy hosszú távolságú futtatásokhoz (>100 m) külső HD-SDI fiber konvertert (pl. Phabrix, Evertz) kell hozzáadni a kamerafejet követően. A triax rendszerek külön triax-HD-SDI adaptert és CCU interfészt igényelnek – ez egy örökölt munkafolyamat és inkompatibilis a modern genlock/vezérlési szignalizálással. Erősítse meg az OB kocsija elosztási architektúráját a vásárlás előtt: ha fiber vagy triax szükséges, költségvethet az elosztóerősítőkre és konverterekre az HDC-P1 mellett.

Az HDC-P1 -20 °C és +45 °C üzemeltetési tartományra méretezve. A fagypont alatt a CCD érzékenység enyhe sodródása és servo mechanizmusok lassabb reagálása lehetséges; +45 °C felett a zajpadló emelkedik és a szín pontosság eltolódik, ha nincs genlock-kalibrálva. A meleg éghajlatú (Közép-Kelet, Afrika OB) támogatásban biztosítsa a megfelelő szellőzést a kamerafejet körül, és kerülje az optikai blokk közvetlen napfényt a készenléti állapotban. A kompakt forma (1,7 kg) elősegíti a hőkezelést a stúdiókamerákhoz képest, de nem szünteti meg az környezeti stresszt. Trópusi páratartalom alatt használjon száraz tárolást és időszakos lencseinspekciót; sóspray-környezet védelmet igényel burkolatokkal és telepítés utáni tisztitással.

Igen. A használt és bemutató egységeink teljes funkcionális vizsgálaton esnek át — szenzorok, videó kimenetek, vezérlő jelek, optika és mechanika — beleértve a színmérési és érzékenységi tesztet. Minden terméket saját technikusi csapatunk tesztel, és 90 napos garanciával rendelkezik. Vegye fel velünk a kapcsolatot az Önt érdeklő egység konkrét garanciális feltételeihez.
