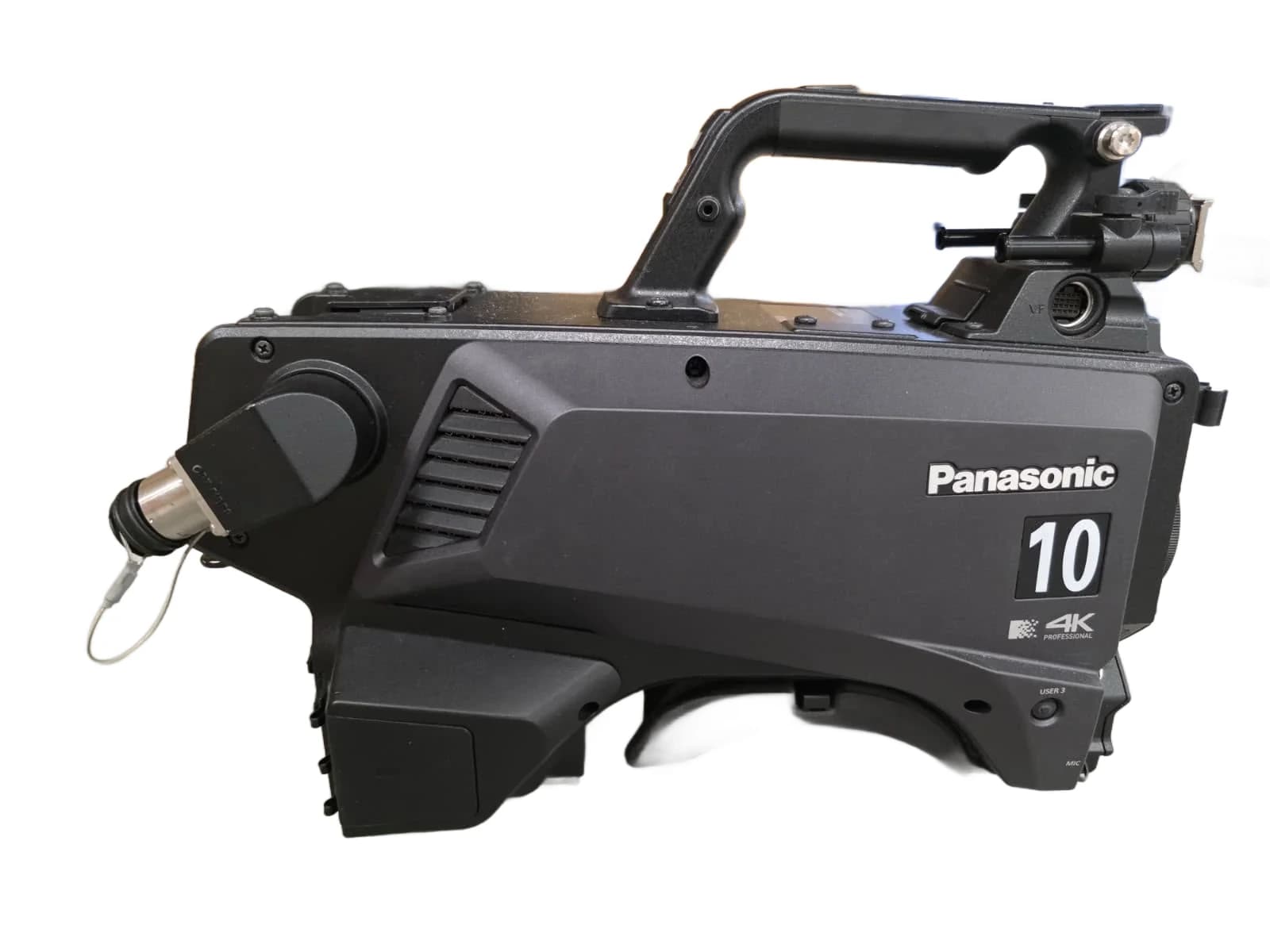

Panasonic AK-UC4000GSJ – Kamerový řetězec

Kamera AK-UC4000GSJ podporuje nativní protokol RS-422, čímž je kompatibilní s dálkovými ovládacími panely Panasonic AK-RC901 a AK-RC901G, stejně jako s CCU třetích stran a mixážními pulty implementujícími sériové příkazy RS-422. Ověřte, že vaše stávající infrastruktura podporuje RS-422; pokud používáte systémy od jiných výrobců, potvrďte kompatibilitu sady příkazů s výrobcem vašeho CCU. Pro vzdálené ovládání založené na IP prostřednictvím ST 2110 se poraďte s Panasonicem ohledně požadavků na bránu a specifikací latence pro váš pracovní postup.

Kamera AK-UC4000GSJ poskytuje výstup 3G-SDI jako primární SDI rozhraní. Vzhledem k nativnímu rozlišení 4K UHD vyžaduje úplné doručení 4K buď kvadruplo-propojené cesty 3G-SDI, nebo ST 2110 IP cesty. Pro HD monitoring nebo starší SDI infrastrukturu potvrďte, že váš CCU nebo router může provádět konverzi na nižší rozlišení; 3G-SDI nemůže přímo napájet standardní HD-SDI vstupy bez zpracování. IP výstup poskytuje flexibilitu pro moderní hybridní OB vozy a studiové instalace.

Minimální řetězec: hlava kamery AK-UC4000GSJ, odpovídající CCU (např. AK-UC900 nebo ekvivalent podporující RS-422), kompatibilní objektiv PL nebo EF montáže (uživatelem dodaný), zdroj napájení (~180W) a buď infrastruktura kvadruplo-propojené 3G-SDI, nebo směrování ST 2110 do vašeho míchače/zapisovače. Přidejte dálkový ovládací panel (RCP) pro obsluhu na místě. Potvrďte délky kabelů, triaxová nebo vláknová řešení a šířku pásma sítě (ST 2110 vyžaduje spravovaný Gigabit Ethernet). Integrujte distribuci napájení a uzemnění podle bezpečnostních norem pro vysílání.

Úplné 4K UHD (3840 x 2160) z kamery AK-UC4000GSJ vyžaduje buď kvadruplo-propojené výstupy 3G-SDI (čtyři koaxiální připojení, nároční na správu kabelů), nebo doručení ST 2110 IP (efektivnější, jedna síťová cesta). Jednoduchý 3G-SDI doručuje pouze HD nebo nižší rozlišení. Pro OB vozy a studia je ST 2110 IP stále více preferován; ověřte, že vaše infrastruktura směrování podporuje IP multicast a PTP timing, pokud zvolíte tuto cestu.

Standardní konfigurací je montáž PL; montáž EF je dostupná jako volitelná alternativa. Výběr montáže se obvykle provádí v okamžiku objednávky; polní konverze není standardní praxe. Ověřte inventář objektivů: PL-montované filmové objektivy jsou volně dostupné; EF adaptéry existují, ale zavádějí optickou a mechanickou složitost. Potvrďte volbu montáže se svojí stávající knihovnou objektivů a dostupností pronájmu ve vaší oblasti před nasazením v OB vozech nebo studiích.

Citlivost je F11 při 2000 lux s 89,9% odrazivostí referenčního vzorku. Jedná se o vysílací výkon profesionální třídy pro dobře osvětlené studia a venkovní denní akce. Pro noční sport nebo slabě osvětlená místa možná budete potřebovat další osvětlení, rychlejší objektivy (F/4–F/5.6) nebo úpravu zesílení na kameře – ověřte rozsah zesílení a šum podlahy v dokumentaci vašeho CCU. Pokročilá barevná matice a vylepšení obrazu pomáhají, ale nemohou nahradit fotony; před nasazením do přímého přenosu otestujte v aktuálním osvětlovacím prostředí.

Dvojitá architektura výstupů (3G-SDI a ST 2110 IP) podporuje postupnou migraci. SDI napájí starší míchače a routery; ST 2110 napájí moderní IP pracovní postupy. Pro IP operaci potřebujete spravovaný Gigabit Ethernet s hlavními hodinami PTP, nízkou latencí přepínání a izolací VLAN. Potvrďte, že infrastruktura sítě vašeho OB vozu má dostatečnou šířku pásma (4K ST 2110 je ~1,7 Gbps na tok), redundantní vláknový backhaul a kompatibilní referenci času. Otestujte přepojování mezi SDI a IP cestami před nasazením.

Provozní rozsah je 0°C až 40°C; venkovní zimní nebo středovýchodní pouštní nasazení na krajních hodnotách vyžadují environmentální stínění. Spotřeba energie je přibližně 180W pro hlavu kamery, plus spotřeba CCU a ovládacího panelu. Naplánujte UPS a distribuci napájení odpovídajícím způsobem pro OB vozy; 180W je zvladatelné, ale ověřte, že zátěž CCU a příslušenství se sčítá. Prodloužená operace v chladu nebo horku může degradovat výkon senzoru nebo vyžadovat přestávky na tepelný cyklus; pokud se vaše místo blíží teplotním limitům, konzultujte Panasonic.

Jako 2/3-palcová 4K studiová kamera vyžaduje běžná údržba čištění objektivu, kontroly prachových částic senzoru a aktualizace firmwaru z vašeho CCU. Mechanika montáže PL vyžaduje příležitostnou kontrolu. Modulární design Panasonicu podporuje terénní opravu neoptických komponent; práce se senzorem však typicky vyžaduje tovární servis. V televizní stanici si udržujte náhradní kabely, náhradní CCU a záložní RCP. Před nákupem ověřte, že vaše místní servisní síť Panasonicu podporuje tento model; doby dodání oprav mohou ovlivnit přímé vysílání.
