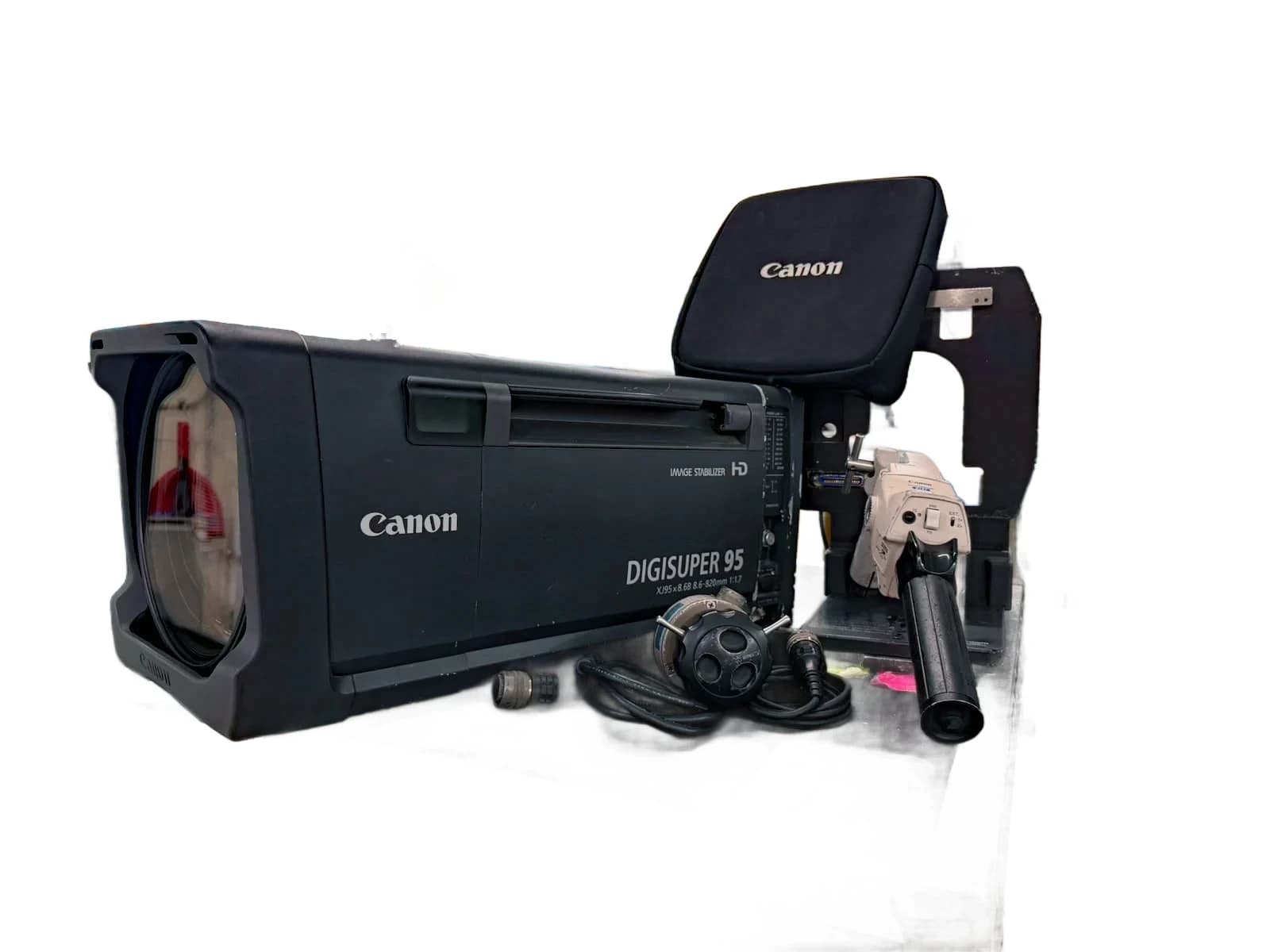

Canon XJ95x8.6B – Objektivy

Objektiv je vybaven 20-pin virtuálním rozhraním pro systémové připojení a vysokovýkonnými enkodéry zoom, focus a iris, určenými pro profesionální broadcast integraci. Podporuje standardní Canon B4-mount kontrolní protokoly. Kompatibilita se specifickými modely RCP (Grass Valley, Sony, Fujinon atd.) však závisí na architektuře vašeho vozu a konfiguraci adaptérů. Před nákupem si ověřte pinout a protokolové požadavky vašeho RCP a ujistěte se, že váš integrátor systémů ověřil přesný kontrolní řetězec, který plánujete nasadit.

Při hmotnosti 51,1 liber vyžaduje objektiv robustní kolébku nebo pan-tilt hlavu s nosností pro tuto váhu, plus související tělo kamery a backplate CCU. Standardní broadcast kolébky (např. Vinten, O'Connor, Sachtler) pojímají B4 objektivy této třídy, ale nosnost a body vyvážení se liší. Ověřte si nosnost vaší hlavy, zajistěte správné vyvážení objektivu aby se zamezilo driftu, a potvrďte kompatibilitu kolébkových adaptérů s obou stran – jak se patkou objektivu tak s tělem kamery. Podspecifikace montáže představuje riziko nestability obrazu a bezpečnosti operace.

Canon XJ95x8.6B využívá optickou shift-type stabilizaci k potlačení vibrací z ruky a platformy – cenné pro remote vozy a flypack operace. Na extrémních ohniskových vzdálenostech (600–820 mm) se stabilizace stává kritickou, ale nemůže zcela kompenzovat hrubé pohyby kamery. Vyhněte se stohování stabilizace z objektivu a těla kamery současně, protože konfliktní korekční smyčky mohou zhoršit kvalitu obrazu. Aktivujte pouze stabilizaci založenou na objektivu při montáži na stabilní hlavu; vypněte na ruční operaci, pokud je aktivní stabilizace těla kamery. Otestujte vaši specifickou konfiguraci v terénu před živým vysíláním.

Minimální vzdálenost zaostřování je 3,0 metru na všech pozicích zoomu. Constant Angle Focusing System (CAFS) s 32bitovým procesorem dynamicky zachovává přesnost zaostřování při zoomování – klíčová výhoda pro live pokrytí, kde se objekty pohybují nebo se mění zoomovací rychlost. Na maximální ohniskové vzdálenosti (820 mm nebo 1640 mm s 2,0x extenderem) je hloubka ostrosti mělká, což zesiluje jakýkoliv drift focus enkodéru. Pravidelně kalibrujte focus enkodér v řetězci ovládání a potvrďte, že firmware CCU podporuje vysokorozlišovací data z enkodéru z tohoto objektivu pro uchování frame-přesného zaostřování během kritických momentů.

Ano, Canon 2,0x extender je volitelný a rozšiřuje rozsah ohniskových vzdáleností na 17,2–1640 mm. S extenderem se maximální clona zužuje na f/3.4 (wide) až f/8.2 (telephoto), což snižuje transmisi světla přibližně o dva kroky – kritické hledisko pro nízké osvětlení při akcích. Minimální vzdálenost zaostřování zůstává 3,0 metru. Extender mírně snižuje optickou kvalitu, ale je cenný pro sport nebo wildlife, kde je potřeba extrémního dosahu. Potvrďte dostupnost extenderu, postupy optického zarovnání a otestujte autofocus výkon před live použitím, protože odezva enkodéru může vyžadovat překalibraci CCU.

Klíčové износitelné položky zahrnují potenciometry zoom, focus a iris enkodérů a elektrické kontakty, zvláště při intenzivní denní používání. Udržujte si náhradní harness enkodéru a 20-pin kontrolní konektor. Optické plochy vyžadují pravidelné čistění s nářadím ze speciálního broadcast sortimentu; prach zrychluje vnitřní opotřebení. Aktualizace firmwaru a diagnostický software se spravují přes kanály Canon servisu – ověřte, že váš integrátor má aktuální dokumentaci a firmware pro tento model. Požádejte si plán preventivní údržby od Canon servisu a naplánujte roční kalibrační kontroly, pokud objektiv pracuje v prašném nebo vlhkém prostředí. Záložní mechanické zaostřování je nezbytné, pokud selhane elektronické zaostřování v terénu.

20-pin virtuální rozhraní umožňuje integraci s protokolem metadat Canon objektivu, který komunikuje ohniskovou vzdálenost, pozici zaostřování, clonu a stav extenderu v reálném čase do tracking a graphics engineů. To je nezbytné pro zarovnání virtuálního setu a přesné compositing s chromakey. Integrace však vyžaduje kompatibilní tracking software a správně konfigurovanou síťovou cestu od CCU na virtuální server. Potvrďte, že vaše virtuální produkční platforma (Unreal, Disguise atd.) podporuje verzi Canon protokolu a ověřte, že kalibrace enkodéru odpovídá očekáváním softwaru. Koordinujte s vaším VP integrátem během návrhu systému; nesoulad protokolu způsobí viditelné zkreslení nebo zpoždění tracingu.

Canon XJ95x8.6B čerpá napájení přes CCU pomocí B4 montáže a 20-pin kontrolního konektoru – není potřeba samostatný zdroj napájení. Elektronika enkodéru má nízkou spotřebu; řízení tepla je pasivní a nevyžaduje aktivní chlazení. Objektiv se integruje se standardními triax kamerovými řetězci a 3G-SDI video cestami spravovanými CCU. Potvrďte, že vaše CCU je specifikována pro B4 objektivy této hmotnosti a složitosti enkodéru; starší nebo entry-level CCU mohou postrádat dostatečnou šířku pásma kontrolního signálu. Ověřte kvalitu a délku triax kabelů s integrátem vozu, protože rozšířené běhy (>500 m) mohou zavést jitter do enkodéru, která ovlivňuje stabilitu zaostřování.

Operace blíže než 3,0 metru porušuje optický návrh a způsobuje lovení zaostření, měkké obrazy a potenciální mechanické napětí na fokusačním mechanismu. Nepokoušejte se toto omezení obcházet. V prostředí se soustředěnou vysokou teplotou (>40 °C) se optické lepidlo a potenciometry enkodéru degradují předčasně; tepelný stres může posunout kalibraci zaostření. Canon specifikuje provoz 0–40 °C; překročení tohoto rozsahu vyžaduje tepelné pouzdro nebo časté překalibrování. Naplánujte ochlaďovací opatření pro střední východní nebo letní nasazení. Otestujte objektiv v zamýšleném klimatu během přípravy; terénní překalibrování Canon servisu může být nevyhnutelné, pokud se tepelný drift stane viditelným během kampaně.

Ano. Naše použité a ex-demo jednotky procházejí úplnou funkční kontrolou — senzory, video výstupy, řídicí signály, optika a mechanika — včetně testu kolorimetrie a citlivosti. Každý produkt je testován našimi techniky a je dodáván s 90denní zárukou. Kontaktujte nás pro informace o konkrétních podmínkách záruky jednotky, která vás zajímá.
