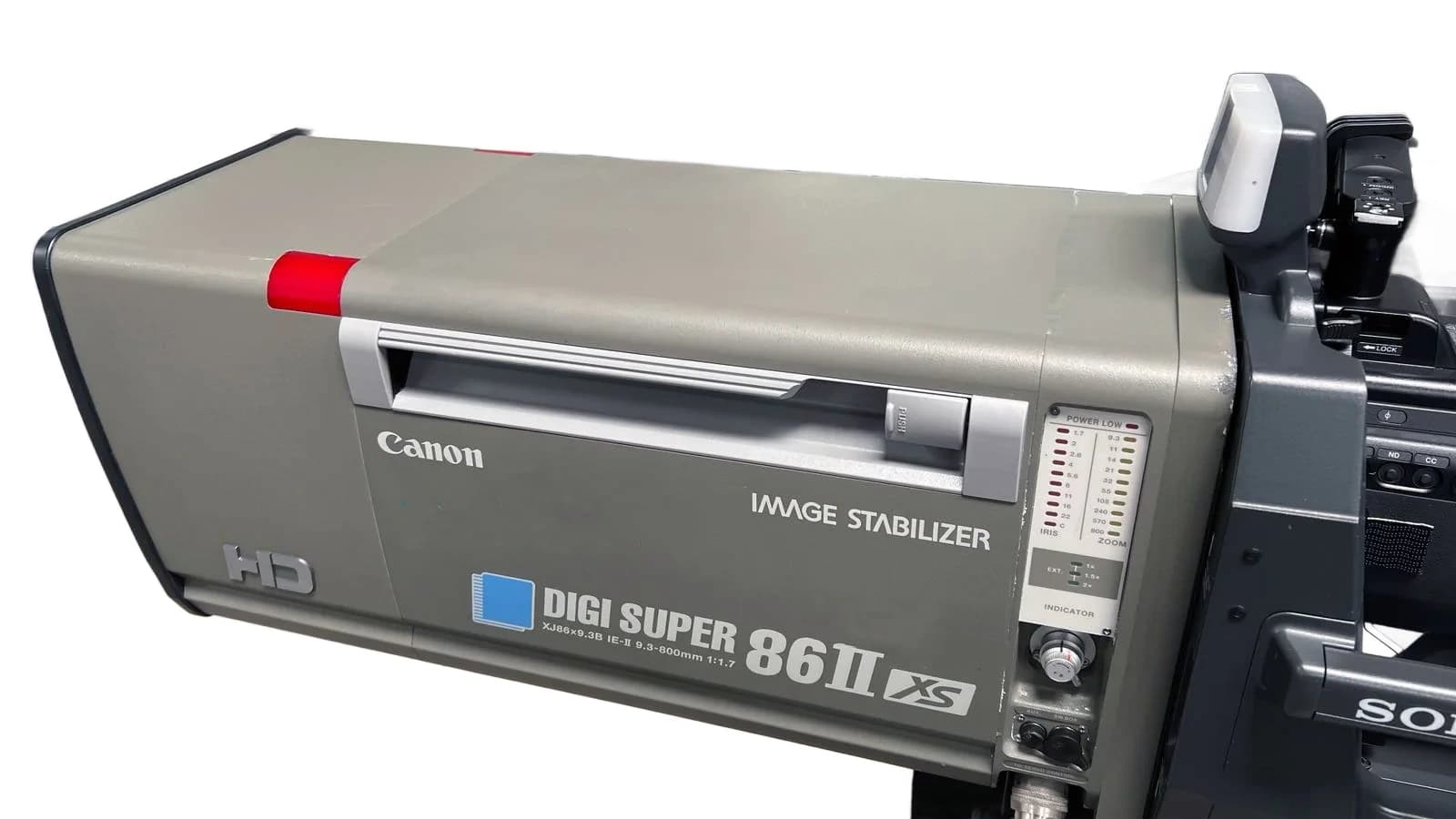

Canon XJ86x9.3B – Linser
Canon XJ86x9.3B er en profesjonell 86x zoomlinsje med B4-montering for 2/3"-kameraboliger i OB-vans, studioer og live-transmisjonsutstyr. Med fokusavstand fra 9,3 mm til 800 mm (utvidbar til 1600 mm med 2,0x konverter) og innebygd optisk bildestabilisator, sikrer den presise bildesammensetning og vibrasjonsdempning for krevende sendinger.
Linsebehør og kompatibilitet
Canon XJ86x9.3B
Zoomkontroll
- ZSD-300D— Digital zoomservokontroll
Fokuskontroll
- Canon FPD-400D— Digital fokusservokontroll
Linsestøtte
- Canon SUP-NS3— Lens supporter
Beskrivelse
Canon XJ86x9.3B er en robust zoomlinsje designet for profesjonell broadcast under pressede forhold. Med sitt 86x zoomomfang og Fluorite-glassoptikk leverer den utmerket bildekvalitet fra vidvinkel (9,3 mm) til tele (800 mm). Innebygd Optical Shift Image Stabilizer (Shift-IS) med horisontal- og vertikalstyrning korrigerer vibrasjoner og gir stabil bildesammensetning under live-sending. Constant Angle Focusing System (CAFS) opprettholder fokuskonsistens gjennom hele zoomintervallet – kritisk for uforutsette OB-situasjoner. Linsjen støtter Digital Full Servo med 16-bits optiske rotasjonskodere for integrering i standard OB-van kamera-kjeder. AF-modeller tilbyr fasekontrastautofokus via kamerahodets TTL-Secondary Image Registration. Tilgjengelig som ny, ex-demo og brukt. Kontakt oss for priser og leveringtider.
Be om tilbud eller informasjon
FAQ
Canon XJ86x9.3B veier 23,5 kg standard og 26,8 kg med AF – hvilke triax- og fiberoptisk kabelspesifikasjoner må jeg planlegge for i en OB-van?+
Linsjens vekt alene bestemmer ikke triax-dimensjonering; triax-strekningen avhenger av total avstand hode-til-kamera, kamera+linsje-masse og pan/tilt-hodes dreiemomenkrav. Typiske OB-vans bruker 0,375" eller 0,5" triax med servotilbakestier for Digital Full Servo-systemet (16-bits rotasjonskodere). 86x zoomet og servo-koderoppløsningen krever god signalintegritet over avstander. Arbeide med kamerahodets produsent for å bekrefte triax-spesifikasjon. Fiberoptiske strekninger er uavhengig av linsjens vekt og bestemmes av SDI-format (3G/6G/12G), ikke mekanikk.
Kan innebygd Optical Shift Image Stabilizer (Shift-IS) styres eksternt fra en RCP eller CCU, eller er det kun kameraegent?+
Shift-IS har horisontal- og vertikalstyrning via linsjens Digital Full Servo-system. Styringsruting – enten via fjernkontrollpanel (RCP), CCU eller kamerahodets egne kontroller – avhenger av kameraets servo-arkitektur og hvordan linsjekontrollbussen er integrert. Linsjen selv generer ikke SDI- eller IP-kontrollsignaler; den reagerer på servokommandoer. Verifiser med din CCU/RCP-produsent at deres kontrollprotokoll støtter auxiliære linjeservokanaler for bildestabilisator. Dette er standard på de fleste broadcast-kameraer, men må bekreftes for din spesifikke kjede.
Hvordan opprettholder Constant Angle Focusing System (CAFS) fokuskonsistens gjennom 86x zoomintervallet, og hva er praktiske grenser ved handholdelse under live OB-forhold?+
CAFS opprettholder synsvinkelen under fokusatming og nærarbeid ved mekanisk fokuskompensasjon når zoomposisjonen endres. Under live handholdelse reduserer dette behovet for konstant refokuseringsjustering under zoom – kritisk ved uforutsette hendelser. Praktisk grense: minimum objektavstand er 3,0 m fra fronten av linsjeprismet gjennom alle brennvidder. Ved vidvinkel (9,3 mm) tillates nærmere motivtilnærming; ved 800 mm begrenser det tette hovudbilde. I OB-vans med forutsigbar bildesammensetning er CAFS pålitelig; håndholdt eller ENG-arbeid drar nytte av AF-modells autofokus. Test fokusatferd med din spesifikke kamerabody før live-sending.
Med valgfri 2,0x konverter installert forlenges brennvidde til 1600 mm, men maksimalt blendetall faller til f/8,0 – hvilke implikasjoner har dette for eksposering og sporingsposteringer ved lavlyst live-produksjon?+
Forlenget brennvidde (1600 mm) ofrer lyssamling (f/8,0 versus f/4,0 innebygd). I live OB-situasjoner – idrett, nyheter, innendørs hendelser – kreves høyere kameragevinst eller tilleggslysing, som introduserer støy eller logistikkbegrensninger. Sporingsposteringer ved 1600 mm ekstrem telefoto krever presist fokus, stabil plattform (stiv fotpedal/kran) og meget stabil kamerastøtte; vibrasjonsmarginen avtar. Den innebygde Optical Shift Image Stabilizer hjelper, men kan ikke eliminere mekanisk risting ved ekstrem forstørrelse. Vurder lysbudsjett og kameragevinsttolerans før du forplikter 2,0x konverter til høytbevegelige live-show. Statiske, godt opplyste oppsett (studio, utendørs dagslys) er tryggere applikasjoner.
Hva er kraft- og styringssnittkrav for Digital Full Servo-systemet og autofokusmotor (hvis AF-modell), og hvordan integreres dette i eksisterende OB-van servo-infrastruktur?+
Canon XJ86x9.3B Digital Full Servo-systemet henter kraft- og styringssignaler fra kamerahodets linsjekontrollbuss (typisk 12 V servotilføring og seriell/kodergjenkoplingslinjer). AF-modellens autofokusmotor bruker også hodet-levert kraft. Ingen separat strømkilde er nødvendig ved linsjen. Integrering i OB-vans er transparent hvis din kamerakontrollkjede (CCU + hode) allerede støtter linjeservo. Verifiser at din vans CCU-firmware støtter linjekoderoppløsning (16-bit) og eventuelle autofokusprotokoll. Ved oppgradering fra eldre kamerasystemer bekrefter du strømskinekapasitet og kontrollprotokollkompatibilitet – dette kan kreve CCU-firmware-oppdatering eller adapterkort. Kontakt Canon for protokolldetaljer spesifikk for din kameramodell.
Hvordan presterer Canon XJ86x9.3B når det gjelder kromatisk aberrasjon og kant-til-kant skarphet gjennom 86x zoomintervallet, spesielt ved 800 mm ved tette rammemotiv fra idrett eller dyreliv-relesendings?+
Canon XJ86x9.3B bruker Fluorite-glasselementer og høyindeks refraksjonoptikk (Power Optical System, XS-betegnelse) for å minimere kromatisk aberrasjon og forvrengning gjennom zoomintervallet. Broadcast-feltprøving bekrefter utmerket kantskarphet og fargetrofasthet i daglys og studibelysning. Ved 800 mm og stramme blendetall (f/4,0) blir diffraksjon og atmosfærisk vibrato begrensende faktorer mer enn linsjeopptikk. For kritisk releseningsarbeid (idrett, dyreliv) bekreft optisk ytelse i din lysomgivelse med en demomodell. Temperatursvingninger i OB-vans kan påvirke autofokuskalibrering (AF-modeller) – sikre at ditt kamerahode støtter AF-finjustering via CCU-meny.
Har Canon XJ86x9.3B noen kjente optiske eller mekaniske problemer ved overgang mellom ekstreme brennvidder (9,3 mm til 800 mm) under rask omramming i temporike live-arrangementer?+
Rask zoomsyklering er en designet broadcast-arbeidsflyt. Ingen dokumentert optisk forringelse oppstår med hyppig zoomovergang. Mekaniske stressomrader: servogiringer og fokushelix-tråder (i AF-modeller) kan vise slitasje med tung daglig bruk over år; inspiser under planlagt vedlikehold. Fokusatming (liten objektavstandsendring under zoom) er iboende i designet og håndteres av CAFS; det er normalt, ikke en feil. I temporike arrangementer (Breaking News, idrett) test zoomhastighet, fokusrespons og bildestabilisatorlag med din spesifikke kamera før live-sending for å bekrefte akseptabel ytelse. Termiske effekter på fokuskalibrering (AF-modeller) kan oppstå i ekstrem varme; overvåk nattlig i uisolerte OB-vans.
Er utstyret garantert?+
Ja, hver brukt eller ex-demo-enhet testes og dekkes av 90 dagers garanti. Ved eventuelle feil deles returkostnaden likt mellom kunden og Broadcast Depot.
Leverer dere internasjonalt?+
Ja, Broadcast Depot leverer verden rundt. Vi ordner transport på anbudsgrunnlag, eller du kan bruke ditt eget transportfirma. Levering tar vanligvis 3 til 5 dager. OB-biler blir levert med sjåfør eller hentet på stedet.
Kan jeg returnere eller bytte et produkt?+
Ja, ved feil eller hvis du ønsker et annet produkt fra vårt lager: retur og bytte er mulig uten tidsbegrensning. Kontakt oss for å ordne det.
Tekniske spesifikasjoner
| Bildesensors format | 2/3" (B4-montering) |
| Zoomomfang | 86x |
| Brennviddeintervall | 9,3 mm til 800 mm (18,6 mm til 1600 mm med 2,0x konverter) |
| Maksimalt relativt blendetall | f/1,7 (ved 9,3–340 mm) til f/4,0 (ved 800 mm); f/3,4 (ved 18,6–680 mm) til f/8,0 (ved 1600 mm med 2,0x konverter) |
| Minimum objektavstand | 3,0 m fra fronten av linsjeprismet |
| Bildestabilisator | Innebygd Optical Shift Image Stabilizer (Shift-IS) med horisontal- og vertikalstyrning |
| Fokusseringssystem | Constant Angle Focusing System (CAFS) med TTL-Secondary Image Registration fasekontrast-autofokus (AF-modeller) |
| Dimensjoner | 250,6 mm (B) × 255,5 mm (H) × 591,5 mm (L) standard; 661,5 mm (L) for AF-modeller |
| Vekt | 23,5 kg (51,8 lbs) standard; 26,8 kg (59,3 lbs) AF-modell |
| Opptisk teknologi | Power Optical System med høyindeks refraksjon og Fluorite-glasselementer (XS-betegnelse) |
| Styringssystem | Digital Full Servo med 16-bits optiske rotasjonskodere |
