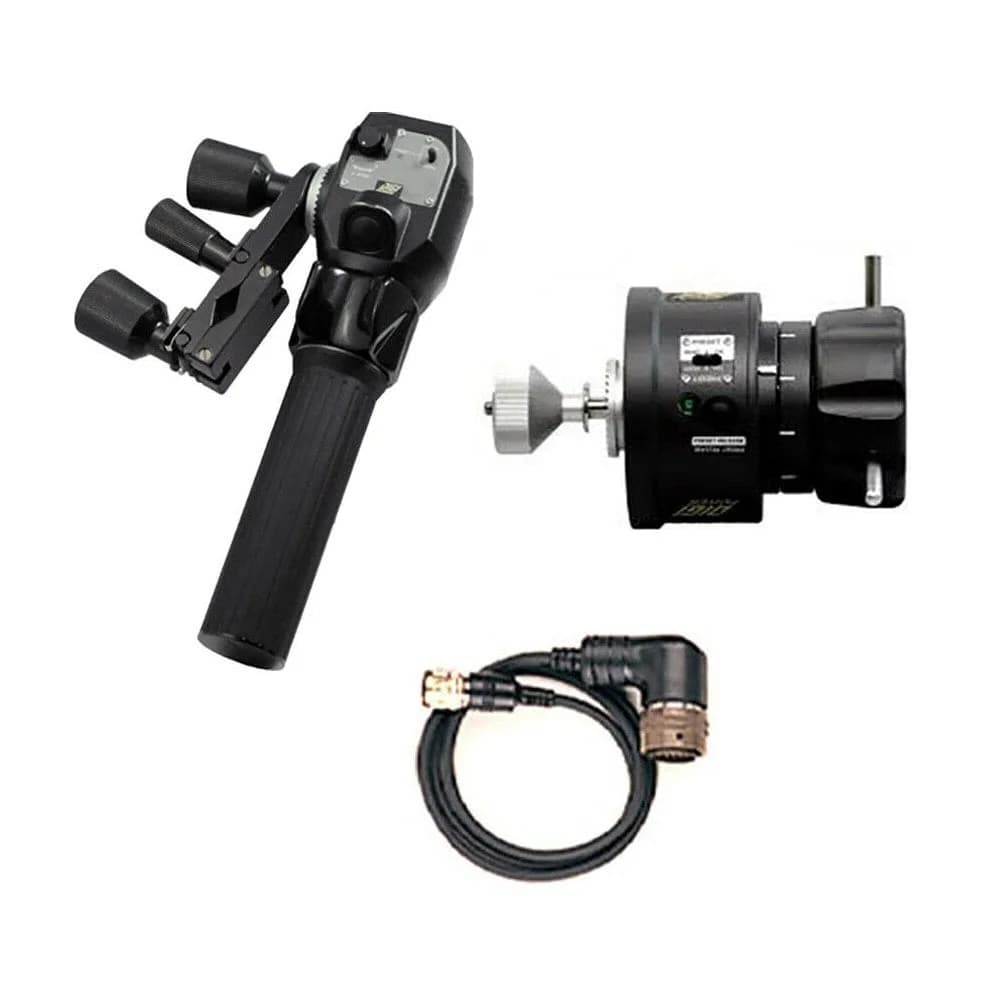

Fujinon SS-13DB – Chaînes de caméras

Le Fujinon SS-13DB est conçu pour les objectifs Fujinon en chaînes broadcast professionnelles. La compatibilité dépend du type de servo de l'objectif (standard ou haute vitesse) et de l'implémentation du protocole de commande de la caméra. Avant l'achat, confirmez votre modèle d'objectif spécifique et la plateforme caméra utilisée—nous maintenons une matrice de compatibilité couvrant les configurations HD et 4K. Certains objectifs legacy peuvent nécessiter des cartes adaptateurs ; les optiques Fujinon de cinéma et ENG actuelles s'intègrent directement. Vérifiez la configuration de la carte d'option de votre unité.

Le Fujinon SS-13DB fonctionne en tant que contrôleur dédié de zoom et mise au point et opère aux côtés de votre CCU/RCP plutôt que de la remplacer. Il communique via des protocoles de commande standard broadcast—typiquement RS-422 ou équivalent numérique selon l'architecture de votre chaîne caméra. Il ne gère pas la correction d'image ou la sortie signal ; ces fonctions restent celles de la CCU. Confirmez que votre régie mobile ou studio supporte la topologie de bus de commande requise et que la latence de la liaison série répond à votre débit de production.

Le Fujinon SS-13DB se connecte aux objectifs via des connecteurs multicœur standard pour le broadcast professionnel (typiquement série HD ou basés BNC pour la distribution servo). La communication de données s'effectue via des lignes de commande numérique RS-422 ou équivalent. L'unité elle-même utilise des connecteurs XLR standard pour l'E/S de commande. Une infrastructure triax n'est pas requise pour le Fujinon SS-13DB lui-même, bien que votre chaîne caméra plus large puisse utiliser le triax pour le transport du signal caméra. Vérifiez la compatibilité des broches de connecteur avec votre faisceau servo d'objectif et confirmez que toutes les terminaisons respectent les normes IEC avant le déploiement.

Le Fujinon SS-13DB commande une seule chaîne optique par unité. Pour les productions multi-caméras, chaque caméra nécessite son propre contrôleur Fujinon SS-13DB. Plusieurs unités opèrent indépendamment sur des bus de commande séparés. Assurez-vous que votre régie mobile ou studio dispose de ports série suffisants, d'une distribution d'alimentation adéquate et d'espace en baie pour des déploiements n+1. Certains intégrateurs synchronisent plusieurs unités Fujinon SS-13DB via une surface de commande maître ; confirmez cette topologie avec votre ingénieur système et testez la logique de basculement avant un événement en direct.

Le temps de réponse servo dépend du modèle d'objectif attaché, de la vitesse du protocole de commande et de la longueur de la ligne de câble. Les objectifs broadcast standard affichent une stabilisation de mise au point inférieure à 100 ms et une accélération de zoom progressive. Cependant, la latence s'accumule dans toute la chaîne de commande—les délais de liaison série, la capacitance du câble et l'inertie du moteur de l'objectif jouent tous un rôle. Pour les environnements d'action rapide (sports, actualités), testez la chaîne complète de bout en bout avec votre objectif et caméra spécifiques. Les lignes de câble supérieures à 500 m peuvent introduire une latence notable ; confirmez l'architecture de votre camion et demandez les données de performance pour votre configuration exacte.

Le Fujinon SS-13DB fonctionne sous une alimentation standard broadcast 12V CC ou secteur CA—confirmez la tension d'alimentation de votre unité avant installation. La consommation électrique est typiquement modérée pour les électroniques de commande, mais la dissipation thermique en conditions estivales chaudes ou en configurations de baie de haute densité exige une ventilation adéquate. Installez l'unité dans une section bien refroidie de votre régie mobile ou baie studio, loin des amplificateurs et des émetteurs. Aucun ventilateur de refroidissement actif n'est standard, mais la surveillance thermique lors de sessions prolongées (productions de 8+ heures) est prudente. Spécifiez la plage de température de fonctionnement auprès de nous et prévoyez des marges thermiques pour votre environnement OB spécifique.

Les mises à jour firmware traitent les améliorations de protocole, la compatibilité objectif et l'ajustement des performances. La disponibilité de la version actuelle et les procédures de mise à jour dépendent de la date de fabrication de votre unité et de sa configuration existante. Les mises à jour firmware en terrain s'effectuent typiquement via une connexion série vers un ordinateur portable ou une interface de commande—confirmez la procédure exacte et les exigences d'indisponibilité auprès du support technique. Planifiez les mises à jour lors des répétitions de pré-production, pas en direct. Conservez une sauvegarde de votre firmware actuel et documentez tous les changements de version pour les pistes de vérification. Demandez l'historique des révisions firmware de votre unité spécifique au moment de la commande.

La capacité de commutation à chaud dépend de la conception de votre caméra et du bus de commande. Dans la plupart des configurations OB, le Fujinon SS-13DB peut être déconnecté et remplacé si le faisceau servo d'objectif est isolé et le bus de commande supporte la ré-énumération. Cependant, un basculement manuel en mise au point uniquement peut être nécessaire si aucune unité de rechange n'est disponible—assurez-vous que votre opérateur caméra peut gérer l'objectif sans servo électronique. Pour les productions critiques, déployez un Fujinon SS-13DB redondant en attente, précâblé et testé. Confirmez la logique de basculement de votre caméra et le comportement du protocole de commande lors du remplacement d'unité avec votre intégrateur système avant l'événement.

Le Fujinon SS-13DB présente des pièces d'usure minimales—les électroniques de commande sont à état solide. L'inspection périodique des connecteurs, des terminaisons de câble et des étages de sortie servo est un entretien préventif standard. Aucun réétalonnage routinier n'est typiquement requis sauf si la réponse de l'objectif dérive. La disponibilité des pièces de rechange comprend les cartes servo de remplacement, les modules d'interface de commande et les faisceaux—les délais de livraison varient. Constituez un stock de connecteurs multicœur de rechange, d'assemblages de câble et d'un Fujinon SS-13DB de rechange complet si le budget le permet. Consultez le manuel d'entretien (vérifiez sa disponibilité auprès de nous) et établissez une relation de pièces de rechange avec votre distributeur Fujinon pour les déploiements étendus ou les productions itinérantes.

Oui. Nos unités occasion et ex-démo subissent une inspection fonctionnelle complète : capteurs, sorties vidéo, signaux de contrôle, optique et mécanique, avec test de colorimétrie et de sensibilité. Chaque produit est testé par nos techniciens et bénéficie d'une garantie de 90 jours. Contactez-nous pour connaître les conditions de garantie spécifiques à l'unité qui vous intéresse.
