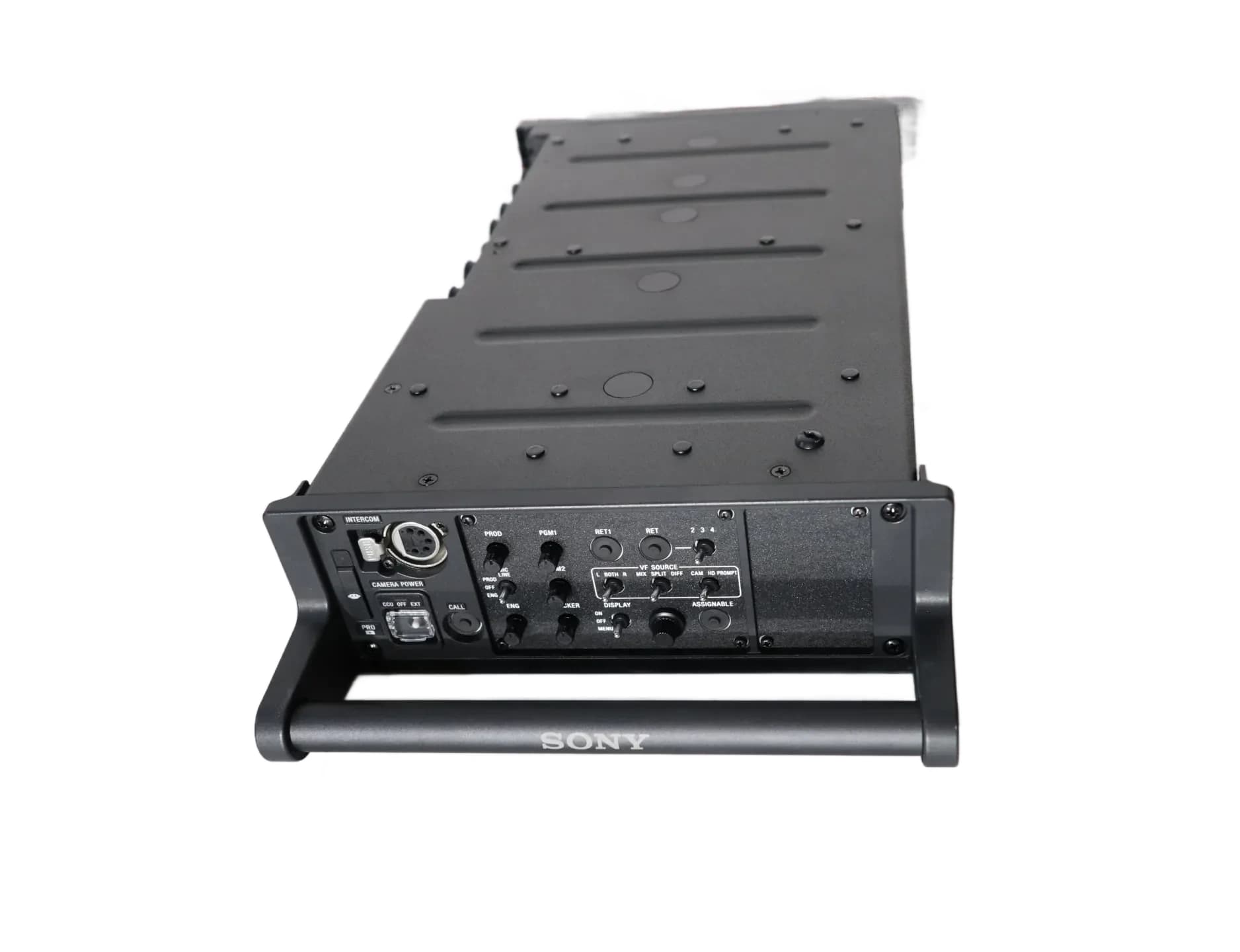

Sony HDFA-200 – Kamerakette

Beide Kanäle laufen vollständig gleichzeitig. Der Sony HDFA-200 nimmt zwei unabhängige 1,5-Gb/s-HD-SDI-Eingänge (CAM-MAIN und CAM-SUB) auf und kombiniert sie zu einer 3G-Faseroptik-Ausleitung zur CCU. Dies ermöglicht echten Dual-Kamera-Betrieb – unverzichtbar für Stereo-, Backup- oder Multi-Angle-Live-Produktion. Jeder Kanal erhält unabhängige Kameraversorgung (CAM-MAIN 5,5 A, CAM-SUB 4 A) und eigene Audiorouting, sodass Sie unterschiedliche Kameramodelle mischen können. Überprüfen Sie, dass die CCU-Firmware Dual-Kanal-Empfang unterstützt und die verwendete Faserempfänger-Karte 3G-Input akzeptiert.

Die Faser trägt kombiniertes Video (beide HD-SDI-Kanäle zu 3G zusammengefasst) plus Datenleitung via RS-232C/RS-422 mit bis zu 150 kbaud. Über diese Datenleitung laufen RCP-Befehle, Kameraeinstellungen und Diagnostik. Audio ist bereits in den SDI-Signalen vor der Faserübertragung eingebettet. Der Mehrfach-Stecker LEMO (EDW.3K.93C.TLC) auf der CCU-Seite teilt diese wieder auf. In OB-Fahrzeugen ersetzt diese einzelne Faserstrecke mehrere Triax- oder SDI-Kabel und reduziert Gewicht und Kabelkomplexität erheblich. Prüfen Sie, dass der CCU-Empfänger das gleiche 150-kbaud-Datenprotokoll unterstützt und die RCP-Firmware kompatibel ist.

Der Sony HDFA-200 leitet RGB 4:4:4 von kompatiblen Kameras (HDC-P1, HDC-1500R, F35) direkt durch, ohne Farbcodierung zu ändern. RGB-Signale entstehen in der Kamera und werden über die HD-SDI-Eingänge übertragen; der Adapter führt keine Farbraum-Konvertierung durch. Das Kombinieren von zwei HD-SDI-Kanälen zu 3G-Faser erfordert jedoch, dass der Empfänger beide Kanäle korrekt entpackt und weiterleitet. RGB-4:4:4-Workflows sind bandbreitenkritisch – bestätigen Sie, dass Ihr Faserempfänger und die CCU für 3G-4:4:4 ausgelegt sind und Ihre Monitoring-Kette (Switcher, Recorder) die Farbtiefe und Abtastung unterstützt.

DC-Niederspannung (12 V @ 10 A max) ist typisch für mobile Rigs mit Fahrzeugbatterien oder DC-Verteilpaneln. DC-Hochspannung (180 V @ 1,1 A max) eignet sich für große Fahrzeuge mit zentralisierter HV-Versorgung und längeren Kabeln (geringerer Strom = kleinerer Querschnitt). AC 240 V (1,2 A max) funktioniert mit stromgestützten Fahrzeugen oder Stromaggregaten. Der Sony HDFA-200 liefert bis zu 13 A bei 14 V DC an Kameras; bei zwei leistungsstarken Kameras muss Ihre Primärversorgung sowohl den Adapter-Verbrauch als auch die Kameraleistung verkraften. Verwenden Sie eine dedizierte, abgesicherte 12-V-Schaltung nach Fahrzeug-Verdrahtungsstandards, um Spannungseinbruch bei Pan-/Zoom-Spitzen zu vermeiden.

Der Inverter erlaubt horizontales und vertikales Spiegeln auf Adapter-Ebene – praktisch für Montageflexibilität oder zur Korrektur invertierter Optiken während der Live-Produktion. Er ersetzt nicht völlig eine dedizierte Flip-Box, eliminiert aber bei einfachen Kameraketten ein Gerät und bietet Redundanz, falls die CCU keine Flip-Steuerung hat. Die Funktion ist besonders wertvoll in engen Flypack-Setups. Überprüfen Sie jedoch, dass die CCU-RCP Inverter-Befehle über die Datenleitung unterstützt; manche ältere Firmware-Versionen stellen die Steuerung nicht zur Verfügung. Nutzen Sie dies für Komfort, aber nicht als primäres Bildkorrektur-Werkzeug.

Ja. Die SDI-Ausgänge sind unabhängig und völlig unabhängig vom Fasertransmit-Pfad. Sie können jeden demodulierten Kanal zu lokalen Preview-Monitoren, einem Dante-Audio-Router oder einem Vor-Ort-Rekorder führen, ohne die Faserübertragung zur CCU zu beeinflussen. Das ist unverzichtbar für technische Überwachung – überwachen Sie CAM-MAIN und CAM-SUB in Echtzeit auf der Set vor der CCU. Jeder Ausgang trägt das originale 1,5-Gb/s-HD-SDI-Signal. Planen Sie Kabelrouting früh: Faserstrecken zum Fahrzeug, SDI-Ausgänge zu lokaler Ausrüstung. Bestätigen Sie, dass Ihr Monitoring-Equipment (Scope, Analysator) Dual-HD-SDI unterstützt und dass Ihre XLR-Audio-Verbindungen symmetrisch und richtig abgeschlossen sind.

Die Hauptverschleißteile sind optische Stecker (LEMO EDW.3K.93C.TLC) und BNC-Anschlüsse der SDI-Ports – Staub und wiederholte Steck-Zyklen verschlechtern die Kontakte. Lagern Sie Ersatz-Reinigungskits für Faseroptik, BNC-Schutzk appen und – kritisch – Test-Faserpatchkabel (Sie brauchen Gewissheit über die Strecke). Das Gerät hat keine Lüfter oder feldtauschbaren Module; der Betriebstemperaturbereich (−20 °C bis +45 °C) ist Broadcast-Standard, daher ist Wärmemanagement passiv. Kontrollieren Sie regelmäßig Stromstecker auf Korrosion bei feuchten Veranstaltungen. Verlangen Sie Wartungsdokumentation von Sony, um empfohlene Kalibrierintervalle und bekannte Firmware-Updates für Kontrollprotokolle zu klären.

Ein Faserfehler betrifft nur die Signalübertragung zur CCU; die Kameraversorgung läuft unabhängig. Beide Kameras bleiben versorgt (DC-Netzteile bleiben aktiv) und zeichnen weiter auf interne Medien auf, aber die CCU verliert Vision und RCP-Kontrolle. Das ist ein entscheidender Vorteil: Ihre Kameras gehen nicht dunkel. Sie verlieren jedoch RCP-Kontrolle (Focus, Iris, ND, Gain) bis die Faser wiederhergestellt ist. Vorbeugung: Tragen Sie ein Backup-Faserempfänger-/Transmitter-Paar, halten Sie SDI-zu-Triax-Adapter für Notfall-CCU-Hardwire bereit und schulen Sie Ihr Team, Faserfehler sofort zu erkennen (Watchdog-Timer auf CCU-Seite helfen). Redundanzdesign hängt von Ihrem Risiko-Appetit und Budget ab – besprechen Sie Failover-Topologie mit Ihrem Systemintegrator.

Der Adapter ist transparent für Frame-Rate-Wahl – Kameras und CCU verhandeln das Format über die Datenleitung (RS-232C/RS-422). Der Sony HDFA-200 leitet beide HD-SDI-Signale unverändert durch; Format-Umschaltung läuft über RCP-Befehle. Kein Neustart erforderlich. Überprüfen Sie jedoch, dass beide Kameras das gleiche Zielformat und die gleiche Frame-Rate unterstützen; wenn CAM-MAIN auf 1080i59,94 und CAM-SUB auf 1080p29,97 eingestellt ist, muss der CCU-Empfänger Mischformate handhaben oder einen Fehler melden. Testen Sie Ihre exakte Kamera-Firmware und RCP-Software mit dem Faserempfänger vor dem Einsatz. Dokumentieren Sie Ihre Standard-Format-Vorlage und bestätigen Sie mit Ihrem CCU-Anbieter, dass Multi-Format-Bäume unterstützt werden.

Ja. Unsere gebrauchten und Ex-Demo-Geräte durchlaufen eine vollständige Funktionsprüfung — Sensoren, Videoausgänge, Steuersignale, Optik und Mechanik — einschließlich Kolorimetrie- und Empfindlichkeitstest. Jedes Produkt wird von unseren Technikern getestet und mit 90 Tagen Garantie geliefert. Kontaktieren Sie uns für die spezifischen Garantiebedingungen des gewünschten Geräts.
