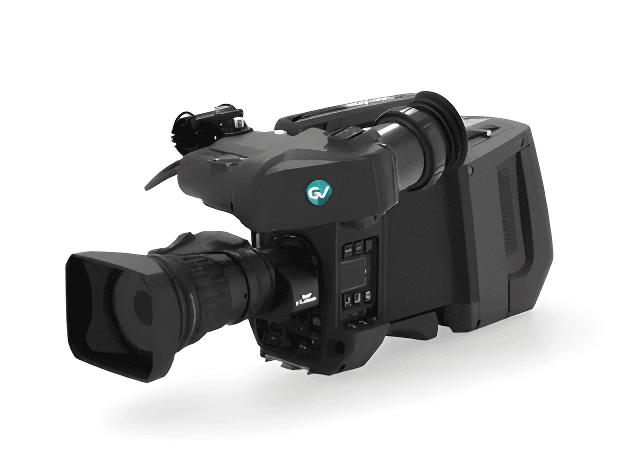

Grass Valley LDX 110 – Kamerakæde

Grass Valley LDX 110 er kompatibel med XCU-styring via SMPTE ST 304 hybrid fiber eller Ethernet, men den understøtter også standard kamerastyring via IP (C2IP). Hvis dit setup bruger en tredjepartsproducent-CCU med SDI tri-ax eller fiber-input, som forventer en konventionel kamerakæde, skal du bekræfte, at denne CCU understøtter Grass Valley LDX 110's styreprotokol – de fleste moderne enheder understøtter det via Ethernet eller legacy seriel forbindelse. Bekræft din CCU's kompatibilitet med 12G SDI-indgange og eventuelle proprietære farverettelsesworkflows før køb.

Grass Valley LDX 110 forbruger <16A ved 12V DC (typisk 72W) via XLR-4 handstik; du skal levere reguleret 12–17V DC lokalt. SMPTE ST 304 hybrid fiber udbringer video, lyd, intercom, tally og styring på et fiberpar, men du skal stadig have separate 2× 1 Gb/s Ethernet til NMOS/ST 2110 eller IP-styring. Den kompakte variant LDX C110 reducerer vægt til 2,6 kg, men har samme effekt- og forbindelsesbehov. Plan DC-fordeling og fiberoptiskterminering i din OB-vogn – forvent ikke, at fiber alene transporterer effekt.

Grass Valley LDX 110 udbringer native UHD (3840 × 2160) ved 1× hastighed og HD (1080i/1080p) ved op til 3× (overfrekvens) via de dobbelte 12G SDI-udgange. Du kan ikke udbrine begge opløsninger samtidigt fra én udgang; du vælger det aktive format via kamerastyringssoftware. Native HDR-behandling (HLG, PQ, S-Log3) er altid aktiv i signalkæden – bekræft, at din SDI-routing og downstream-udstyr understøtter den valgte HDR-overføringsfunktion før deploy.

Over 15 blændetrins dynamikområde og 62 dB signal-til-støj-forhold leverer robust ydeevne under variabel belysning. Følsomhed er F11 @ 2000 lux (typisk); under 500 lux forventes synligt støj. Det globale lukker eliminerer rolling shutter-artefakter under pan og hurtige bevægelser – kritisk for sport. I nyhedsstudier med stabil belysning er F8–F11 standard. Test enheden på dine stedslysforhold før udsendelse – ekstrem fladring eller farvestik under LED-rigge kan kræve LUT-justering i kameraet eller downstream-farvekorrigering.

Grass Valley LDX 110 bruger en standard 2/3-tommer B4 bajonetmontering; ethvert broadcast-B4-objektiv (ENG, studiofoto eller cinemabrillje) er fysisk kompatibelt. Fokuskalibrering (shimjustering) er dog objektiv- og monterings-specifik og skal kontrolleres når du skifter objektiver eller flytter et objektiv mellem kamerahoved. Planlæg tid og testmønster til kalibrering på stedet. Bekræft, at din objektivinfrastruktur og kalibreringsjigger er klassificeret til 2/3-tommer B4 før køb – antag ikke, at legacy ENG-objektiver er optimeret til Xenios UHD-sensorens pixeltæthed.

Ja. Grass Valley LDX 110 understøtter AMWA NMOS og SMPTE ST 2110 via dobbelt 1 Gb/s Ethernet-porte; video udgangles stadig over 12G SDI, ikke IP. Kameraet registrerer med dit NMOS-register (enhedsopdagelse) og eksponerer styringparametre (gain, blænde, hvidbalance, LUT-valg) via standard NMOS-kontrol-API'er. Plan for en NMOS-kompatibel fjernkontrolpanel (RCP) eller kontrolapplikation; generiske ST 2110-workflow-værktøjer eksponerer muligvis ikke alle Grass Valley LDX 110 farvegraduerings- eller HDR-tilstandsvalg. Konsultér din workflow-orchestration-leverandør for endpoint-kompatibilitet.

Grass Valley LDX 110 har ingen bevægelige dele i den optiske vej (global shutter CMOS, fastmontet objektivmontering) eller køleventilator, så mekanisk slid er minimalt. Batteri-sikret hukommelse til bruger-LUT'er og NFC-licensnøgler er solid-state; ingen bånd, båndhoveder eller CCD-lukkere kræver periodisk udskiftning. Firmwareopdateringer leveres via Ethernet og styres gennem Grass Valley's scanner-app eller IP-kontrol. Plan årlig sensorrensning og objektivkalibrering som en del af standard ENG-vedligeholdelse. Bekræft tilgængelighed af reservedele (XLR-stik, fiberoptik, Ethernet-moduler) hos din forhandler før du forpligter dig til flodudrulning.

Flere Grass Valley LDX 110-enheder er adresserbare via deres NMOS-enheds-ID'er eller C2IP-netværksadresser; et enkelt fjernkontrolpanel eller kontrolapp (f.eks. Grass Valley Scanner-app via tablet eller arbejdsstation) kan håndtere mange kameraer. Styrelatency over 1 Gb/s Ethernet er typisk <100 ms for blænde- og gain-justeringer – umærkelig i live-produktion. For legacy tri-ax-opkoblinger eller hvis du kræver hardwired RCP-knapper, bekræft, at din RCP-leverandør understøtter Grass Valley LDX 110-kameraadressering og farverettelsesparametrsæt. I store multi-kamera-lastbiler planlægges redundante kontrolnetværksveje for at undgå enkelt-fejlfylde.

Driftsomfang er −20°C til +45°C; ingen fugtspecifikation er offentliggjort, men CMOS-sensorer er robuste over for kondensat hvis de er forseglet. I fugtig OB-miljøer (tropisk, kustnah) er fugtig indtrængen ved fiberoptiske stik og XLR-porte den primære risiko. Brug forseglede stikdeksler når enheden ikke er i brug, opbevar i tørre kasser og inspicér SMPTE ST 304-terminering regelmæssigt for korrosion. Den kompakte variant LDX C110 tilbyder mindre formfaktor, men identiske miljøspecifikationer. Undgå hurtig termisk cyklus (kold vogn til varmt sollys); tillad 15–20 minutters akklimatisering for at forhindre indvendig kondens.

Ja, Broadcast Depot sender verden over. Vi arrangerer transport efter tilbud, eller du kan bruge dit eget transportfirma. Leveringen tager normalt 3 til 5 dage. OB-biler leveres med chauffør eller afhentes på stedet.

Ja, ved fejl eller hvis du ønsker et andet produkt fra vores lager, er retur og bytte muligt uden tidsbegrænsning. Kontakt os for at arrangere det.
