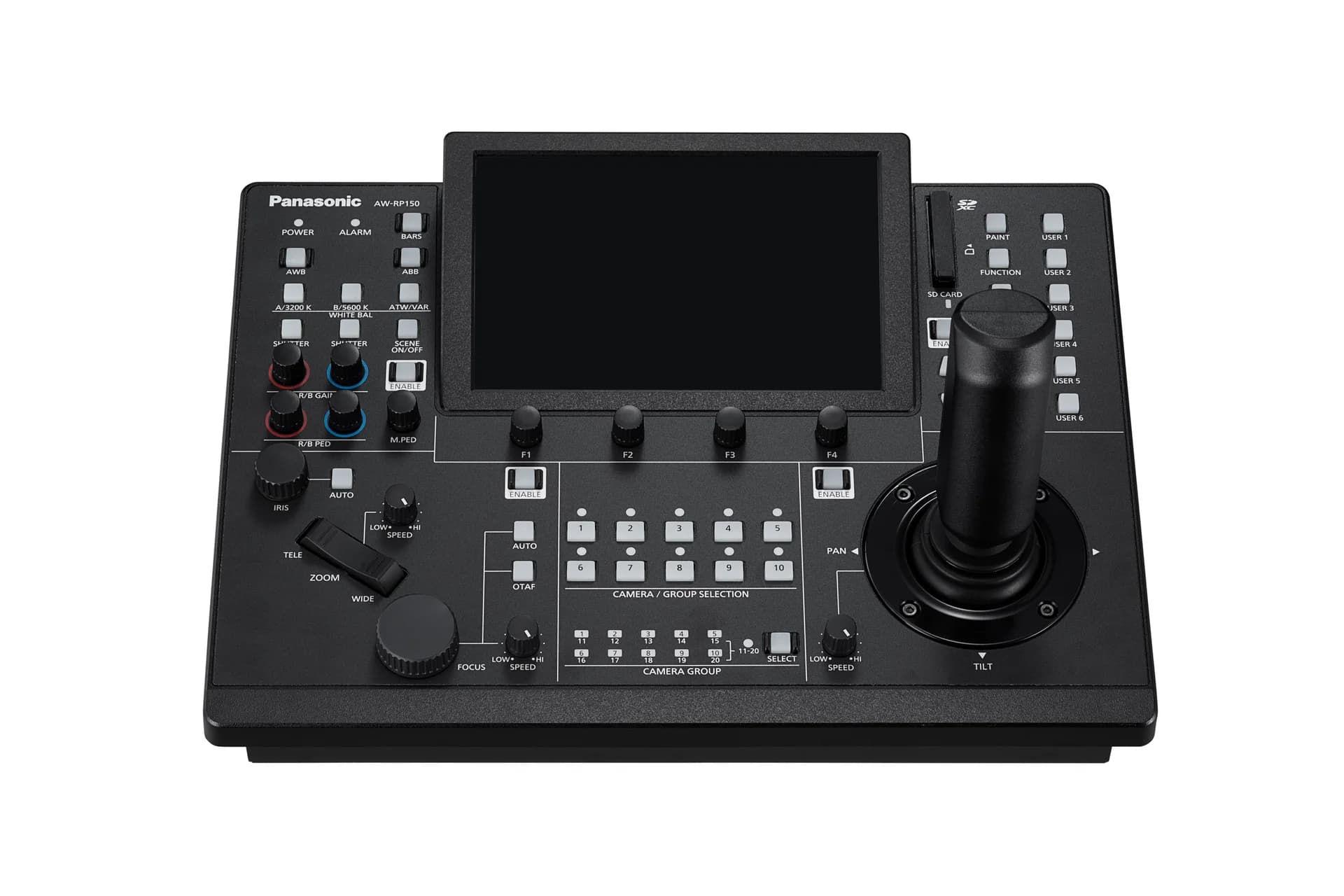

Panasonic RP150 – PTZ 카메라 및 액세서리

Panasonic RP150은 두 제어 경로를 동시에 지원합니다: RJ-45 이더넷을 통해 최대 200대의 IP 연결 카메라와 독립된 직렬 포트의 RS-422 최대 5대 기기를 동시 제어할 수 있습니다. 이러한 듀얼 프로토콜 아키텍처는 기존 RS-422 PTZ 헤드와 최신 IP 카메라를 동일한 제작 환경에서 통합 운영할 수 있게 합니다. 다만 RS-422 포트는 5개로 제한되므로, 대규모 멀티카메라 시스템에서는 IP 제어가 주가 됩니다. 카메라 플릿의 제어 요구사항을 확인하고 배포 전 펌웨어가 특정 모델을 지원하는지 반드시 확인하세요.

Panasonic RP150은 3G-SDI 액티브 영상 입출력을 제공하며, 3G-SDI 규격 내에서 HD 표준 포맷(1080i50, 1080i59.94, 1080p23.98, 1080p24, 1080p29.97, 1080p30 등)을 지원합니다. 이 장치는 프레임률 변환을 수행하지 않으며, SDI 신호는 투명하게 통과되므로 OB 밴과 스튜디오의 모니터링 및 컨피던스 피드로 적합합니다. 7인치 WVGA 디스플레이(800×480)는 GUI 모니터일 뿐 방송 규격의 출력 장비가 아닙니다. 최종 신호 흐름 구성 전에 방송용 프레임률이 3G-SDI 사양과 일치하는지 반드시 확인하세요.

Panasonic RP150은 전용 PTZ 제어기 및 모니터링 인터페이스로 작동하며, 비전 믹서나 라우터가 아닙니다. 완전한 OB 밴 체인에는 다음이 필요합니다: (1) 카메라로의 IP 네트워크 인프라 또는 RS-422 직렬 회선, (2) 색감 보정이 필요한 경우 마스터 제어 유닛(MCU) 또는 카메라 제어 유닛(CCU), (3) 신호 전환용 비전 믹서, (4) SDI 라우팅 인프라. Panasonic RP150의 SDI I/O는 컨피던스 또는 리턴 피드의 루프스루를 허용합니다. PTZ 운영을 위해 독립적으로 작동하지만, 제작 전환과 색감 등급 조정을 위해 외부 시스템에 의존합니다. 유닛을 통합하기 전에 신호 흐름 및 제어 네트워크를 미리 설계하세요.

Panasonic RP150은 12 V DC(공칭 10.8–13.2 V)를 요구하며, RJ-45 제어 포트를 통해 PoE+ 전원 공급을 지원합니다. 표준 PoE+(IEEE 802.3bt Type 3/4)는 최대 30–60 W를 공급하며, Panasonic RP150의 실제 소비 전력은 특정 구성(디스플레이 밝기, 네트워크 로드, SDI 처리)에 따라 검증해야 합니다. 라이브 방송의 안정성을 위해 PoE+ 단독 공급보다 별도 12 V 조정 전원 공급이 권장됩니다. PoE+ 사용 시 스위치와 케이블이 Type 3/4 표준을 충족하고 중요 운영에 대한 이중 전원 경로를 포함하는지 확인하세요. 시운전 중 실제 소비 전력을 측정하세요.

Panasonic RP150은 기본 제어기로 내장 이중화 메커니즘이 없습니다. IP 또는 RS-422 제어 링크가 끊어지면 해당 카메라로의 PTZ 명령이 중단되고, 카메라는 일반적으로 마지막 위치(팬, 틸트, 줌)를 유지합니다(펌웨어에 따라 다름). 복구는 수동 재연결 또는 네트워크 복구가 필요합니다. 중요 라이브 방송의 경우 네트워크 이중화(이중 이더넷 경로, 관리형 스위치) 구현 및 카메라를 폴백 프리셋으로 구성하세요. RS-422의 경우 차폐 케이블과 적절한 종단을 사용하세요. 100개의 메모리 프리셋으로 수동 복구 시 빠른 재배치가 가능합니다. 카메라의 안전 동작을 확인하고 방송 전에 페일오버 시나리오를 테스트하세요.

RS-422 제어는 적절한 차폐 및 종단을 사용하여 이상적인 조건에서 최대 1200 미터(4000 피트)를 지원하지만, 신호 무결성 유지를 위해 방송 관행상 일반적으로 300–600 미터로 제한됩니다. Panasonic RP150은 5개의 독립 RS-422 포트를 제공하며, 각각은 포인트 투 포인트 또는 멀티드롭 토폴로지(데이지 체인)를 지원합니다. 멀티드롭 사용 시 카메라 또는 제어기가 이를 지원하는지 확인하세요. 많은 PTZ 헤드는 포인트 투 포인트가 필요합니다. OB 밴에서는 케이블 주행이 짧으나, 고정 설치 또는 경기장 방송의 경우 거리를 확인하고 필요하면 액티브 익스텐더를 사용하세요. 시운전 중 제어 반응성과 지연을 테스트하세요.

Panasonic RP150은 카메라 제어 세션당 100개의 팬-틸트-줌-포커스 프리셋을 저장하여 신속한 샷 재호출과 자동화를 가능하게 합니다. 프리셋 관리 및 잠금 동작은 펌웨어 버전과 RP150의 GUI 구현에 따라 달라집니다. 일부 시스템은 프리셋 그룹 또는 보호 모드를 허용하지만, 다른 시스템은 그렇지 않습니다. Panasonic 문서 및 유닛의 화면 메뉴에서 사용 가능한 제어를 명확히 해야 합니다. 라이브 방송에서는 운영 규율을 채택하세요: 프리셋 뱅크를 작업 역할에 할당하고, 프리셋 맵을 문서화하고, 펌웨어 버전이 필요한 보호 기능을 지원하는지 확인하세요. 중요 방송 배포 전에 리허설에서 프리셋 워크플로우와 복구 절차를 테스트하세요.

Panasonic RP150은 0°C에서 40°C 사이에서 안정적으로 작동합니다. 실외 OB 밴과 미난방 트럭은 겨울이나 여름의 극한 기후에서 이 범위를 벗어날 수 있습니다. 영하 또는 고온 환경의 경우, 유닛 주변에 난방, 냉각 또는 단열재를 제공하세요. 7인치 터치 패널은 결로 및 극저온에 민감하여 반응성에 영향을 미칩니다. 3.2 kg 무게와 컴팩트한 치수(342×178×245 mm)는 이동식 배포에 적합하지만, 열 관리는 사용자의 책임입니다. 계절 기후에서 시운전 중 실내 밴 온도를 모니터링하고 온도 모니터링으로 조건이 사양 범위를 벗어나면 작업자에게 경고하도록 설정하세요. 차량 기후 제어를 그에 따라 계획하세요.

Panasonic RP150은 7인치 LCD 터치 패널을 포함하고 있으며, 장시간 운영 시 주요 마모 부품입니다. 오랜 집중 사용 후 터치 반응성이 저하될 수 있으며, 교체 패널은 Panasonic 서비스 채널을 통해 이용 가능합니다. 이동식 부품(팬, 냉각 시스템)은 없어 정기 유지보수가 필요하지 않습니다. 펌웨어 업데이트는 네트워크 또는 USB를 통해 적용되며(현재 문서에서 방법 확인), 업데이트는 일반적으로 제어 프로토콜 호환성, 카메라 모델 지원, 안정성을 개선합니다. 업데이트 전에 사용자 정의 구성을 백업하고 비라이브 환경에서 테스트하세요. Panasonic은 펌웨어 릴리스 노트를 발행하며, 카메라 모델 및 제어 네트워크 토폴로지와의 호환성을 확인하세요. 제작 가동 중지 중에 업데이트를 예약하고 업데이트 전 백업 시스템 이미지를 유지하세요.

네. 당사의 중고 및 전시 제품은 센서, 비디오 출력, 제어 신호, 광학계 및 기계부를 포함한 전체 기능 점검을 거치며, 색재현 및 감도 테스트도 함께 진행됩니다. 모든 제품은 당사 엔지니어가 직접 테스트하며 90일 보증이 제공됩니다. 관심 있으신 제품의 구체적인 보증 조건은 문의해 주시기 바랍니다.
